Tank Çatılarının Üç Türü Nelerdir?

Modern endüstriyel, belediye ve petrokimyasal lojistikte, uygun tank kaplamasını seçmek bir varlığın yaşam döngüsünü doğrudan belirleyen milyonlarca dolarlık bir karardır.operasyonel güvenlik, ve çevresel uygunluk profili.API 650düzenlemeler, sıvı barındırma altyapısı, hidrostatik basıncı, iç atmosfer hacmi ve uçucu organik bileşik (VOC) emisyonlarını yönetmek için üç temel mimari tasarıma dayanır.

Bu üç temel çatı sınıflandırmasının yapı mekaniğini, malzeme seçimlerini ve buhar tutma dinamiklerini anlamak, dünya çapında mühendislik tedarik ekipleri için kritik önem taşımaktadır.

Sabit çatılar, depolama tankının üst katmanına kalıcı olarak bağlanmıştır.Bu nedenle uçucu olmayan sıvılar için idealdir., su depolama ve atık su arıtma süreçleri.

Sabit çatılar genellikle iki ayrı mühendislik alt kategorisine ayrılır:

Geleneksel karbon çelik çatılar, dikey sütunlar, kirişler ve kirişlerden oluşan karmaşık bir ızgara ile desteklenen içten bir konik tasarım kullanır.Büyük çaplı koni çatıları, tank temeli üzerinde muazzam ölü yük baskısı yaratır.Dahası, iç dikey sütunlar sıvı seviyelerinin dalgalanmasıyla kalıcı korozyon tuzakları yaratır ve bu da yüksek bakım masraflarına neden olur.

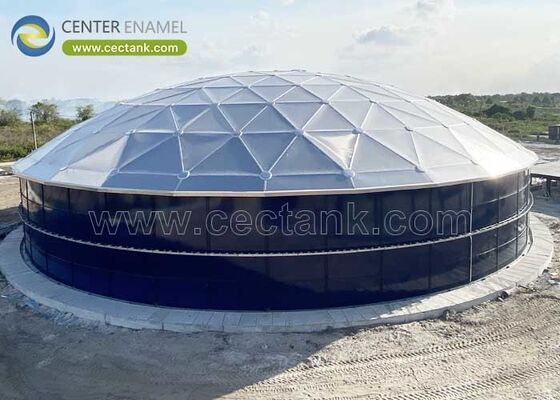

Sabit çatı için modern standart kendi kendini destekleyen çatı.Alüminyum Jeodezik Kubbe Çatı (AGDR)Üçgenleştirilmiş bir uzay çerçevesi olarak işleyen kubbe, dış ölü yükleri, ağır kar birikimi ve rüzgar basıncını saf eksensel kuvvetler olarak çevre gerilim halkalarına dağıtır.Bu tamamen iç destek sütunları ortadan kaldırır.

Yük yollarını optimize etmek ve malzeme kalınlığını en aza indirmek için yapı mühendisleri küresel yarıçap (R) 'ı tank çapına (D) ve hedef kubbe yüksekliğine (h) göre hesaplarlar:

Alüminyum doğal olarak kendini iyileştiren bir oksit filmi oluşturduğu için, bu çatılar atmosferik korozyona tamamen bağışıklık gösterir ve hidrojen sülfür (H2S) gibi agresif biyogazlara karşı son derece dirençlidir.

Çok uçucu petrol ürünleri için, ham petrol ve benzin gibi sıvıların sabit bir çatının altında depolanması, sıvı yüzeyi ile çatı arasında tehlikeli bir gazlı "yükleme" (buhar alanı) yaratır.Bu patlama tehlikesini ortadan kaldırmak ve buharlaşmadan kaynaklanan ürün kaybını durdurmak için, mühendislik ekipleriDış Yüzen Çatılar (EFR)Açık başlı tank kabuğunun içinde.

EFR tamamen Archimedes'in yüzerlik ilkesine göre çalışır, doğrudan sıvı yüzeyinde yüzer ve tankın doldurma ve boşaltma döngüleri ile birlikte dikey olarak hareket eder.

• Ponton Çatısı:Bu konfigürasyon, tek güverte merkezinin çevresinde kapalı, çok bölümlü pontonların sürekli bir halkasını kullanır.Pontonlar olağanüstü bir kayma gücü sağlar ve çatının batmasını önlerYerel mekanik hasar veya küçük bir panel kırılması meydana gelse bile.
• Çift katlı yüzen çatılar:İki katlı yapılandırmalar, yapısal perdelerle ayrılan üst ve alt güvertelerle tasarlanmıştır ve üstün bir ısı yalıtım bariyeri sağlar.Yüksek uçucu sıvıları kaynama noktasının altında tutmak.
• Hava Durumu:EFR tankları gökyüzüne açık olduğundan, yağmur suyunu boşaltmak için esnek, eklemli merkezi çatı drenaj ağları gerektirir.Ağır kar sürüklenmesi veya tıkanmış drenaj hatları güvertede aşırı ağırlık biriktirir, eğimli veya batmış bir çatının sürekli bir operasyon riski oluşturur.

Modern buhar kontrolünün ve çevresel varlık korumalarının mutlak zirvesiİç yüzen çatı (IFR)Bu konfigürasyon, hem sabit çatıların hem de yüzen güvertelerin kesin avantajlarını, yüksek derecede yüzen, hafif bir yüzen kapak yerleştirerek birleştirir.İçerideSabit bir çatı (genellikle alüminyum jeodezik bir kubbe) ile kalıcı olarak mühürlenmiş bir tank.

Yüzen güverteyi rüzgardan, yağmurdan ve kardan koruyarak, dış hava değişimleriyle ilişkili yapısal riskleri ortadan kaldırır.

• Tam temaslı bal kovanı güvertileri:Yapısal alüminyum veya paslanmaz çelikten üretilen tam temas panelleri tamamen sıvı yüzeye dayanır.Bu tasarım matematik olarak güvertenin altındaki herhangi bir yerel buhar cebini ortadan kaldırır, birVOC emisyonlarının %90 ila %98 oranında azaltılması.
• Deri ve Pontoon Alüminyum IFR'ler:Yumuşak alaşım panellerle kaplanmış hafif bir alüminyum çerçevesinden oluşur ve yüksek kuvvetli tüplü pontonlardan oluşan bir dizi tarafından desteklenir.Bu sistemler son derece modülerdir ve standart tank kabuğu yolları üzerinden sistematik olarak parça parça monte edilebilir., onları eski sabit çatı altyapısının yenilenmesi için başlıca seçim haline getiriyor.

Sermaye harcamalarının (CapEx) uzun vadeli operasyonel verimliliğe (OpEx) karşı değerlendirilmesine yardımcı olmak için, aşağıdaki mühendislik matrisi, üç ana çatı türünün de karşılaştırmalarını özetlemektedir:

Yüzen bir çatı, mükemmel yuvarlak olmayan bir tank duvarına nasıl mühür tutar?

Yüzen çatılar (hem EFR'ler hem de IFR'ler) hareketli güverte ile sabit çelik kabuk arasındaki boşluğu dolduran esnek bir mekanik kenarlık mühürleme sistemi ile tasarlanmıştır.API 650 Ek C & H, bu takımlar çift mühürleme tasarımı kullanır: tank duvarına karşı sabit yayla yüklü basıncı koruyan birincil mekanik ayakkabı veya köpük mühürleme,ve geri kalan kaçış buharlarını yakalayan ikincil bir elastomer silgi mühürü.

Mevcut sabit çatılı bir tankın içindeki yüzen bir çatı ile donatılması mümkün mü?

Evet, hafif alüminyum deri-ve-ponton IFR kitleri modüler, kıvılcımsız kurulum için özel olarak tasarlanmış.kurulum ekibinin mevcut kabuk veya çatıya yapısal değişiklikler gerektirmeden sistemi doğrudan tank zeminine bağlamasına izin verir..

Yüzen çatı sistemlerinde şunt kablolarının rolü nedir?

Hareketli sıvı ve kaydırıcı çatı güvertesinin büyük statik elektrik yükleri üretebildiği için, yüzen çatılar yüksek dayanıklı paslanmaz çelikle donatılmıştırŞunt kablolarıBu kablolar, yüzen çatı ile tank kabuğu arasında sürekli, düşük dirençli bir elektrik zemin bağlantısı sağlar.kıvılcım tehlikelerini ortadan kaldırmak ve tesisi yıldırımdan kaynaklanan termal yanmaya karşı korumak.

30 yıldan fazla üretim mükemmelliği ve yaklaşık olarak desteklenen küresel bir portföy ile200 özel patent, Center Enamel, depolama kapağı mühendisliği ve vidalı koruma çözümleri konusunda uluslararası bir liderdir.AWWA D108, API 650 ve ISO 9001Standartlar, Center Enamel özel mühendisler 100'den fazla ülkede kurulumlar için yüksek performanslı Alüminyum Jeodezik Kubbeler ve İçci Yüzen Çatılar.Sıkı 3 boyutlu sonlu element analizi (FEA) modellemesinden anahtar teslim tesisin yenilenmesine kadar, mutlak yapısal dayanıklılık ve maksimum emisyon kontrolü için tasarlanmış dünya standartlarında bir altyapı sağlıyoruz.

Endüstriyel depolama varlıklarınızı gelişmiş çatı mühendisliği ile optimize edin.
