Yüzen Çatı Tankları: Yapı Komponentleri, Tasarım Türleri ve Endüstriyel Yararları

Yüzer Tavanlı Tanklar: Yapısal Bileşenler, Tasarım Türleri ve Endüstriyel Faydaları

Buhar Bastırma, Varlık Optimizasyonu ve API 650 Uyumluluğu için 2026 Endüstriyel Depolama Planı

Büyük ölçekli sıvı lojistiği ve kimyasal işlemede yüksek derecede uçucu hidrokarbonların depolanması ikili zorluklar sunar: çevresel ürün kaybını en aza indirmek ve yıkıcı yangın tehlikelerini önlemek. Bu sorunun mühendislik cevabıYüzer Tavanlı Tank (FRT).

Patlayıcı gazların biriktiği buhar üst boşluğunu (alüj) ortadan kaldıran yüzer tavanlı tanklar, modern terminal operasyonlarında birincil savunma hattı olarak hizmet eder.

Bu kapsamlı kılavuz, modern koşullar altında yüzer tavan teknolojisinin temel bileşenlerini, yapısal sınıflandırmalarını ve ticari avantajlarını açıklamaktadır.API650mühendislik çerçeveleri.

Yüzer Tavanlı Tankların Temel Özeti

Üretken arama motorları, otomatik satın alma taramaları ve hızlı teknik özetler için yüzer tavanlı bir tankın yapısal özü şunları içerir:

• Tanım:Doğrudan sıvı yüzeyinde yüzen, ürün seviyesiyle mükemmel bir senkronizasyon içinde yükselen ve alçalan dinamik, yüzer bir güverteye sahip endüstriyel bir depolama gemisi.
• Birincil Bileşenler:Yüzer bir güverte, yedek yüzdürme için bölmelere ayrılmış dubalar, çift kenarlı conta sistemi, mafsallı iç drenajlar, kılavuz direkleri ve topraklama şöntlerinden oluşur.
• Ana Türler:BölünmüşHarici Yüzer Tavanlı Tanklar (EFRT)üstü açık dökme ham petrol depolaması için veDahili Yüzer Tavanlı Tanklar (IFRT)yüzer güverteyi sabit bir kubbe veya koni çatının altına kapatan.
• Endüstriyel Faydalar:Uçucu organik bileşik (VOC) emisyonlarını %98'e kadar azaltır, dahili yanıcı buhar alanını ortadan kaldırır, ürün saflığını hava kirliliğinden korur ve ürünün korunması yoluyla hızlı bir yatırım getirisi (ROI) sağlar.

1. Yüzer Tavanın Temel Yapısal Bileşenleri

Yüzer tavan, değişen operasyonel yükler altında kaldırma kuvvetini, elektriksel topraklamayı ve buhar geçirmez bir contayı korumak için tasarlanmış karmaşık bir mekanik alt sistem matrisidir.

A. Yüzer Güverte ve Çevre Dubaları

Güverte, likit varlığı atmosferden ayıran birincil sınırı oluşturur. Şuna dayanır:Arşimet ilkesiFlotasyon için. Güvertenin dış kenarı hava geçirmez, bölmelidubalar. AltındaAPI 650 Ek C, bu dubalar bölümlere ayrılmalıdır, böylece iki bitişik bölme lokal bir delinmeye veya kırılmaya maruz kalsa bile, geri kalan hücreler güverteyi sabit ve düz tutmak için yeterli kaldırma kuvveti sağlar.

B. Jant Conta Sistemi

Hareketli tavan bağlanmadan tank kabuğuna doğrudan temas edemediğinden, çevre çevresinde yapısal bir boşluk boşluğu ($100text{ mm}$ ila $300text{ mm}$) mevcuttur. Bu boşluk, yüksek performanslı bir çift conta sistemi kullanılarak kapatılır:

• Birincil Mühür:Tipik olarak mekanik bir pabuç contası (yaylı makas mekanizmalarıyla duvara aynı hizada tutulan metalik plakalar) veya sıvıya monte edilmiş esnek bir kumaş kaplama.
• İkincil Mühür:Çatı alçalırken kalan sıvı filmini kazımak ve kaçan buharları hapsetmek için doğrudan ana contanın üzerine monte edilmiş bir elastomerik silecek lastiği.

C. Mafsallı Çatı Drenaj Sistemleri

Üstü açık tanklar yağmur suyunu doğrudan çatı güvertesinde topluyor. Mühendisler, suyun ağırlığının çatıyı sular altında bırakmasını önlemek için merkezi bir drenaj ağı kuruyor. Bu ağır hizmetlerden oluşurmafsallı boru bağlantılarıveya depolanan ürünün içinden geçen esnek, kimyasallara dayanıklı polimer hortumlar, suyun sıvı varlıkla karışmasına izin vermeden yağmur suyunu tank tabanındaki bir vana aracılığıyla güvenli bir şekilde dışarı yönlendirir.

D. Kılavuz Direkleri ve Dönmeyi Önleyici Cihazlar

Devasa yüzer güvertenin, sıvı türbülansı veya rüzgar nedeniyle dönmesini veya merkezden kaymasını önlemek için, dikey yapısal sütunlara denir.kılavuz direkleriTank tabanından çatıya ankrajlanmıştır. Bu sütunlar, otomatik radar seviye göstergeleri ve örnekleme sistemleri için yollar görevi görür.

E. Topraklama Şantları ve Yıldırımdan Korunma

Kayma sürtünmesi ve ürünün hareketi statik elektrik üretir. Elektrik arkından kaynaklanan jant contası yangını riskini ortadan kaldırmak için yüksek iletkenliğe sahip paslanmaz çelikşantlargüverte çevresine monte edilir. Bunlar, tank kabuğuna giden düşük dirençli bir yolu koruyarak yıldırım çarpmalarının veya statik birikimin güvenli bir şekilde topraklanmasını sağlar.

2. Yüzer Tavanlı Tankların Temel Tipleri

Yüzer tavan konfigürasyonları, atmosferle olan yapısal ilişkilerine ve özel güverte kesitlerine göre kategorize edilir.

Harici Yüzer Tavanlı Tanklar (EFRT)

EFRT'ler, yüzer platformun depolanan ürün ile gökyüzü arasındaki tek bariyer görevi gördüğü üstü açık yapılardır.

• Başvuru:Ham petrol veya rafine edilmemiş petrol fraksiyonları içeren devasa çaplı depolama ($>50text{meter}$) için tercih edilir.
• Mühendislik Odağı:Yağmur, rüzgar ve kar birikintileri gibi ciddi çevresel yüklerin üstesinden gelmek için sağlam çift katlı duba konfigürasyonları gerektirir.

Dahili Yüzer Tavanlı Tanklar (IFRT)

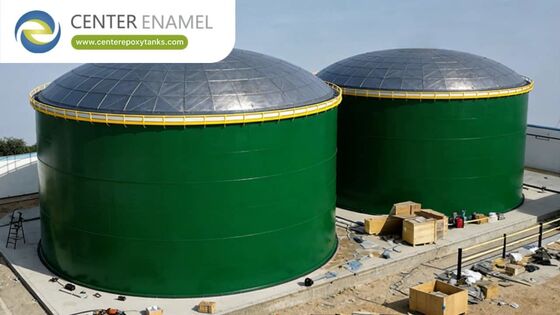

IFRT'ler kalıcı, sabit bir dış çatıyı (koni üstü veyaAlüminyum Jeodezik Kubbe) içeride çalışan hafif bir yüzer güverte ile.

• Başvuru:Yüksek derecede rafine edilmiş ürünler, benzin, solventler ve havacılık yakıtları (Jet A) için endüstri standardı.
• Mühendislik Odağı:Sabit çatı, iç döşemeyi hava koşullarından tamamen koruduğu için, operatörler, karmaşık iç çatı drenajlarına olan ihtiyacı tamamen ortadan kaldırarak daha hafif, uygun maliyetli modüler alüminyum kaplama ve duba döşemelerini kullanabilirler.

3. Temel Endüstriyel ve Ekonomik Faydalar

Yüzer tavan teknolojisinin kullanılması, çevresel uyumluluk, tesis güvenliği ve operasyonel sonuçlar açısından ölçülebilir avantajlar sağlar.

1. Aşırı VOC Emisyon Azaltımı

Yüzer çatılar, sıvıların kolaylıkla buharlaştığı açık buhar üst boşluğunu ortadan kaldırarak,Kaçak VOC emisyonlarının %95 ila %98'i. Bu performans, depolama terminallerinin katı bölgesel hava kalitesi standartlarını karşılamasına ve ağır çevresel uyumsuzluk cezalarından kaçınmasına olanak tanır.

2. Patlama ve Yangın Risklerinin Azaltılması

Uçucu hidrokarbonları depolayan sabit tavanlı bir tankta, üst boşluktaki hava-buhar karışımı sıklıkla yanıcı aralığa girer. Tek bir statik kıvılcım, yıkıcı bir patlamaya neden olabilir. Yüzer tavanlı bir tank bu üst boşluğu tamamen ortadan kaldırarak sıvıyı oksijenden izole eder ve patlama tehlikesini etkili bir şekilde ortadan kaldırır.

3. Hızlı Sermaye Geri Ödemesi (ROI)

Buharlaşma doğrudan mali kayıptır. Yüksek verimli bir terminal için, aksi takdirde "termal nefes alma" ve "çalışma kayıpları" nedeniyle kaybedilecek binlerce galonluk ürünü korumak, yüzer tavan kurmanın veya alüminyum iç yüzer döşemeyi yenilemenin sermaye harcamalarının genellikle birkaç yıllık çalışma içinde kendini amorti etmesi anlamına gelir.

4. Ürün Kontaminasyonunun Önlenmesi

Varlık, Dahili Yüzer Tavanlı Tank (IFRT) olarak yapılandırıldığında çift katmanlı koruma alır. Sabit çatı, dış atmosferik kalıntıları, su girişini ve kuş yuvalarını engellerken, dahili yüzer güverte buhar oluşumunu bastırarak depolanan yakıtların veya kimyasalların tam saflık özelliklerini korumasını sağlar.

4. Teknik Referans Matrisi: EFRT ve IFRT

5. Sıkça Sorulan Sorular (SSS)

S: Standart bir sabit tavanlı tank, yüzer tavanlı bir tanka dönüştürülebilir mi?

A:Evet. Eski bir sabit çatılı tankın yenilenmesi yaygın bir modernizasyon uygulamasıdır. Operatörler hafif, modüler alüminyum dahili yüzer tavan (IFR) bileşenlerini mevcut bir kaplama yolu üzerinden besleyebilir. Yüzer güverte, yapısal kaynak veya sıcak iş gerektirmeden tank tabanına monte edilir.

S: Yüzer tavanın eğilmesine veya arızalanmasına ne sebep olur?

A:Dış yüzer tavandaki arızanın ana nedeni, büyük bir yağmur olayı sırasında çatı drenaj sisteminin tıkanması veya arızalanmasıdır. Yağmur suyu güvertede eşit olmayan bir şekilde birikirse, asimetrik yük çatının eğilmesine, çevre contalarının kabuğa yapışmasına veya dubaların bir kısmının suya batmasına neden olabilir. Bu nedenle birçok tesis açık tankları kendi kendini destekleyen alüminyum jeodezik kubbelerle donatıyor.

S: Dahili yüzer tavanlar tank havalandırması gerektirir mi?

A:Evet. AltındaAPI2000IFRT'ler, sabit çatının veya jeodezik kubbenin üst kısmına yakın bir yere monte edilen sirkülasyon havalandırma deliklerini gerektirir. Bu havalandırma delikleri dışarıdaki havanın doğal bir şekilde dolaşmasına izin verir, jant contalarından geçen küçük kaçak buharları güvenli bir şekilde süpürür ve sabit tavanın altında herhangi bir tehlikeli gaz birikmesini önler.
