Yüzer Tavanlı Tank Türleri: Teknik Sınıflandırma Kılavuzu

Tank Konfigürasyonlarını, Güverte Tasarımlarını ve API 650 Uyumluluğunu Anlama

Dökme sıvı depolama dünyasında "Yüzer Tavanlı Tank" tek bir ürün değil, buhar emisyonlarını azaltmak ve yangın tehlikelerini önlemek için tasarlanmış bir mühendislik çözümleri kategorisidir. Doğru türü seçmek, özel likit oynaklığınıza, yerel ikliminize, tesis ayak izine ve sermaye harcaması (CapEx) bütçenize bağlıdır.

AltındaAPI650Standartlara göre yüzer tavanlı tanklar öncelikle dış ortamlarına (Dış ve İç) ve iç güverte yapısal tasarımlarına göre sınıflandırılır. Bu kılavuz, bilinçli bir altyapı kararı vermenize yardımcı olmak için bu ayrımları açıklamaktadır.

Birincil Tank Sınıflandırmaları

Hızlı bir referans olması açısından yüzer tavanlı tanklar, atmosfere maruz kalma durumlarına göre iki ana kategoriye ayrılır:

●Harici Yüzer Tavanlı Tanklar (EFRT):Yüzer güvertenin elementlere maruz kaldığı üstü açık tanklar. Genellikle büyük ölçekli ham petrol depolama için kullanılırlar.

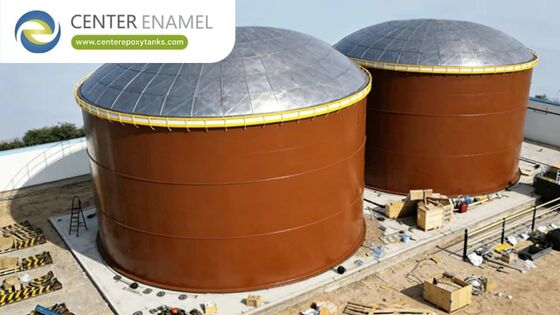

●Dahili Yüzer Tavanlı Tanklar (IFRT):Yüzer güvertenin sabit çatılı bir tank içinde veya alüminyum jeodezik kubbe altında çalıştığı hibrit tanklar. Rafine ürünler ve kimyasal depolama için altın standarttırlar.

1. Dış Yüzer Tavanlı Tanklar (EFRT)

Harici Yüzer Tavanlı Tank, kalıcı üstü olmayan silindirik çelik bir kaptır. Yüzer tavan döşemesi doğrudan depolanan sıvının yüzeyinde yüzer.

Temel Özellikler:

●Atmosfere Maruz Kalma:Güverte açıkta olduğundan, bu tankların karmaşık donanımlarla donatılması gerekir.mafsallı drenaj sistemleriGüvertenin üstünde biriken yağmur suyunu pompalamak için.

●Birincil Uygulama:Ham petrol veya düşük uçuculuğa sahip petrol ürünleri için büyük çaplı depolama (genellikle 50+ metreyi aşan) için idealdir.

●Tasarım Odağı:Rüzgar, kar ve yağmur yüklerine dayanacak ağır hizmet tipi yapı gerektirir.

2. Dahili Yüzer Tavanlı Tanklar (IFRT)

Dahili Yüzer Tavanlı Tank, modern terminal tasarımında tartışmasız en çok yönlü ve verimli konfigürasyondur. Yüzer tavanın buhar önleme avantajlarını sabit tavanın hava koşullarına karşı koruma özelliğiyle birleştirir.

Temel Özellikler:

●Çevre Koruma:Tankın sabit bir çatısı veya alüminyum jeodezik kubbesi olduğundan yüzer güverte UV ışınlarından, yağmurdan ve döküntülerden korunur. Bu, contaların ve döşeme bileşenlerinin ömrünü büyük ölçüde uzatır.

●Bakım Verimliliği:Yağmur iç güvertede toplanamadığı için dış tanklarda mekanik arızaların en sık görüldüğü nokta olan karmaşık iç drenaj sistemlerine gerek kalmaz.

●Malzeme Esnekliği:IFRT'ler genellikle hafif, modüler alüminyum döşemeler kullanır ve bu da bunların mevcut sabit çatılı tanklara sonradan takılmak üzere kurulumunu kolaylaştırır.

3. Güverte Tipolojisine Göre Sınıflandırma

Bu ana kategoriler içerisindeyapıyüzer tavanın kendisi değişir. Güvertenin tasarımı gerekli kaldırma kuvveti ve yapısal sağlamlık ile belirlenir.

Pan Tipi Güverte

●Tanım:Dikey kenarlı, tek kalınlıkta çelik kaplama.

●Kullanım Durumu:Yapısal zayıflık ve rezerv kaldırma kuvveti eksikliği nedeniyle modern uçucu depolama için büyük ölçüde eskimiş kabul edilir. Güverte delinirse batar.

Duba Tipi Güverte

●Tanım:Bir dizi hava geçirmez, bölmelere ayrılmış dubalarla çevrili merkezi bir güverte.

●Kullanım Durumu:Modern EFRT'ler için en yaygın tasarım. Dubalar mükemmel rezerv kaldırma kuvveti sağlar; bölmelerden biri ihlal edilirse diğerleri çatıyı yüzer durumda tutar.

Çift Katlı Tip

●Tanım:Çatının tamamı, tamamen yalıtılmış bir "sandviç" oluşturan, bölmelerle ayrılmış iki kat çelik plakadan oluşuyor.

●Kullanım Durumu:Zorlu hava koşullarına veya ağır kar yüklerine dayanmak için üstün yapısal sağlamlık ve yalıtımın gerekli olduğu büyük kapasiteli tanklar için kullanılır.

Proje Karar Verme İçin Karşılaştırma Matrisi

Doğru Tip Nasıl Seçilir?

Hangi tank tipinin projenize uygun olduğunu belirlerken şu üç mühendislik vektörünü göz önünde bulundurun:

1.Ürün Değişkenliği:Yüksek derecede uçucu ürünler (örn. benzin, uçak yakıtı) neredeyse her zaman depolanmalıdır.IFRT'lerEmisyon bastırmayı en üst düzeye çıkarmak için.

2.İklim Kısıtlamaları:Tesisiniz çok yağış alan veya çok kar yağışı alan bir bölgede bulunuyorsa,IFRT(özellikle alüminyum kubbeli olanı), çatı drenajlarının bakımını gerektirmediği için varlığın kullanım ömrü boyunca önemli ölçüde daha uygun maliyetlidir.

3.Kapasite Gereksinimleri:Büyük, bölgesel ham depolama için,EFRT'lerbüyük çaplı ölçeklerle başa çıkabilme yetenekleri ve dökme ham petrol depolamanın yapısal talepleri nedeniyle standart olmaya devam ediyor.

Endüstriyel Muhafaza Kurumu: Center Emaye

Depolama tankı türlerinin teknik özelliklerinde gezinmek, küresel standartların inceliklerini anlayan bir mühendislik ortağı gerektirir. 30 yılı aşkın üretim mükemmelliği ve neredeyse200 tescilli patent, Shijiazhuang Zhengzhong Technology Co., Ltd. (Orta Emaye) toplu sıvı muhafazasında önde gelen küresel otoritedir.

Mühendislik ve imalat konusunda uzmanızCam-Çelik (Emaye) Tanklar, Paslanmaz Çelik Tanklar, kendi kendini destekleyen Alüminyum Jeodezik Kubbeler ve yüksek performanslı Dahili Yüzer Tavan sistemleri. İster yeni bir terminal inşa ediyor olun ister mevcut altyapıyı en son API 650 veya çevresel uyumluluk standartlarını karşılayacak şekilde yenilemek istiyor olun, ekibimiz uzun ömür, güvenlik ve operasyonel verimlilik için tasarlanmış varlıklar sunar.

Özel olarak tasarlanmış tank çözümleriyle depolama tesisinizi optimize edin.
