Yüzen Bir Çatı Nasıl Yapılır: Tam Mühendislik ve İnşaat Rehberi

Endüstriyel Depolama Tankları için API Uyumlu Yüzer Tavanların Tasarlanması, Montajı ve Test Edilmesine Yönelik Kapsamlı Bir Taslak

Yüzer tavanın oluşturulması, endüstriyel dökme sıvı depolamada en kritik mühendislik başarılarından biridir. Depolanan sıvıların yüzeyinde fiziksel olarak yüzecek şekilde tasarlanan (tankın hacmiyle birlikte yükselen ve düşen) yüzer tavan, uçucu organik bileşiklerin (VOC'ler) biriktiği buhar alanını (atık) ortadan kaldırır.

İster mühendislik yapınHarici Yüzer Tavan (EFR)büyük ham petrol rezervleri veyaDahili Yüzer Tavan (IFR)ile eşleştirildiAlüminyum Jeodezik KubbeRafine edilmiş petrokimyasalları korumak için tasarım ve inşaat süreci, aşağıdaki gibi uluslararası kurallara sıkı sıkıya bağlı kalmalıdır:API650. Yüzer tavanlı tank, başlangıcından bu yana uçucu petrol depolaması için endüstri standardı olarak hizmet vermiş ve buharlaşma emisyonlarına ilişkin sıkı çevre düzenlemelerini karşılamak üzere sürekli olarak gelişmektedir (Gallagher & Desjardins, 2000).

Bu kılavuz, mühendisler, tesis operatörleri ve satın alma ekipleri için optimize edilmiş yüzer tavan oluşturma sürecinin tamamını özetlemektedir.

Hızlı arama sorgularını ve Yapay Zeka Genel Bakışlarını karşılamak için, endüstriyel yüzer tavan oluşturmanın doğrudan, beş adımlı süreci aşağıda açıklanmıştır:

1. Mühendislik ve API 650 Hesaplaması:Delinmiş duba senaryosu altında güvertenin kendi ölü ağırlığını ve çevresel yükleri (yağmur, kar) destekleyebildiğinden emin olmak için kaldırma kuvveti ve gerilim analizi yapın.
2. Malzeme İmalatı:Orta güverte plakalarını ve dış dubaları kimyasal uyumluluğa göre karbon çeliği, paslanmaz çelik veya alüminyum alaşımlarından üretin.
3. Yerinde Güverte Montajı:Dinlenme aşamaları için destek ayakları monte ederek duba halkalarını ve iç güverte plakalarını doğrudan tank kabuğunun tabanına kaynaklayın veya cıvatalayın.
4. Jant Contası ve Drenaj Entegrasyonu:Hareketli tavan ile sabit tank duvarı arasındaki boşluğu kapatmak için çevre boyunca mekanik pabuç contalar veya elastomerik sıyırıcılar takın. Esnek çatı drenajlarını takın.
5. Test ve Devreye Alma:Tüm kaynak dikişlerinde vakum kutusu testi yapın ve ardından yüzdürme dengesini ve sızdırmazlık bütünlüğünü doğrulamak için tam kapasiteli hidrostatik su testi yapın.

İnşaat başlamadan önce çatının dijital olarak tasarlanması gerekiyor. Yüzer tavanın temel fiziği Arşimet ilkesine dayanır. Çatının şiddetli yağış veya yapısal arıza nedeniyle batmamasını sağlamak için mühendisler, döşemenin (W{güverte}) ölü ağırlığını ve geçici yükleri dengelemek için gereken minimum kaldırma kuvvetini (FB) hesaplar.

Burada SF zorunlu güvenlik faktörüdür. API 650 tasarım prosedürleri, yapısal kalınlık ve yük hesaplamalarını zorunlu kılsa da modern mühendisler, sismik ve büyük deformasyon senaryoları altında yapısal bütünlüğü sağlamak için giderek daha fazla doğrusal olmayan dinamik analiz ve 3D Sonlu Elemanlar Analizi'nden (FEA) yararlanmaktadır (Fallah Daryavarsari ve Nascimbene, 2024).

Çatının fiziksel oluşumu büyük ölçüde seçilen tipolojiye ve spesifik endüstriyel uygulamaya bağlıdır:

• Duba Çatıları:Tek kalınlıktaki merkezi güverteyi çevreleyen, bölümlere ayrılmış dubalardan oluşan yüzer bir dış halkaya sahiptir. Ilıman iklimler ve standart ham petrol için idealdir.
• Çift Katlı Çatılar:Bölmelerle ayrılmış bir üst ve alt güverteye sahiptir. Bu, zorlu hava koşullarında yüksek kapasiteli tanklar (çapı 60 metrenin üzerinde) için maksimum yalıtım ve yapısal sağlamlık sağlar.

Maksimum VOC azaltımı için sabit bir çatının altına bir IFR monte edilir. Modern IFR'ler genellikle hafif, yüksek mukavemetli alüminyum panellerden ve ekstrüde dubalardan üretilir. Bu modüler sistemler sıcak iş (kaynak) yapılmadan kurulabilir ve sıklıklaCam-Çelik (Emaye) TanklarveyaPaslanmaz Çelik TanklarÜstün kimyasal direnç için. Bu iç sistemlerdeki buhar geçişi, güverte yüksekliğinden ve havalandırmadan büyük ölçüde etkilenir ve tankın havalandırma deliklerinin hassas şekilde boyutlandırılmasını gerektirir (Zhang ve diğerleri, 2020).

Yüzer tavanlar devasa yapılar olduğundan tamamen tank kabuğunun içine monte edilirler. Tank zemini çalışma tezgahı olarak hizmet vermektedir. İşçilerin güverte altında hareket etmesine olanak sağlamak amacıyla geçici bir açıklık yüksekliği (genellikle 1 ila 2 metre) oluşturmak için ilk önce destek ayakları kurulur.

Çelik çatılar için öncelikle dış çevre dubaları inşa edilir. Bölmeler bağımsız, sıvı geçirmez bölmeler oluşturmak için kaynaklanmıştır. Bu güvenlik açısından kritik öneme sahiptir: Bir bölme arızalanırsa veya kırılırsa, bitişik bölmeler çatının yüzer durumda kalmasını sağlayacaktır.

Merkezi güvertenin çelik plakaları hafifçe üst üste gelecek şekilde yerleştirildi ve sürekli köşe kaynakları kullanılarak birleştirildi. Alüminyum IFR sistemler için paneller kimyasallara dayanıklı elastomerler kullanılarak cıvatalanır ve kapatılır.

• Çatı Süzgeçleri:Mafsallı boru bağlantıları veya ağır hizmet tipi esnek hortumlar monte edilir. Bunlar sıvı ürün boyunca ilerleyerek EFR güvertesinde toplanan yağmur suyunun, depolanan kimyasalı kirletmeden tankın tabanından çıkmasını sağlar.
• Dönmeyi Önleyici Cihazlar:Yüzer güvertenin yükselip alçalırken dönmesini önlemek için dikey kılavuz direkleri monte edilmiştir.
• Topraklama Şantları:Statik elektriği tank kabuğuna dağıtmak ve kıvılcım ve buhar yangını riskini ortadan kaldırmak için çatı çevresine yüksek iletkenliğe sahip kablolar takılmıştır.

Sürtünmeyi önlemek için yüzer tavan ile tank duvarı arasında fiziksel bir boşluk bulunmalıdır. Bu boşluk bir kullanılarak kapatılır.Çift Contalı Sistem:

1. Birincil Mühür:Mekanik bir pabuç (yaylarla tank duvarına bastırılan metal plakalar) veya sıvı dolu bir tüp.
2. İkincil Mühür:Tavan alçaldıkça duvardaki kalan sıvı tabakayı süpüren kauçuk silecek lastiği.

Yüzer tavan, gerçekten yüzebildiğini kanıtlayana kadar sertifikalandırılamaz. sırasındaHidrostatik TestTank yavaş yavaş milyonlarca galon suyla doldurulur.

Müfettişler, destek ayakları kaldırılan çatıyı izliyor. Şunları kontrol ederler:

• Denge:Çatının eğilmemesini veya bir tarafa yatmamasını sağlamak.
• Mühür İletişimi:Birincil ve ikincil contaların tüm dikey hareket yolu boyunca kabukla sürekli teması koruduğunun doğrulanması.
• Sızıntı:Duba bölmelerine veya orta güverteye su sızmamasını sağlamak.

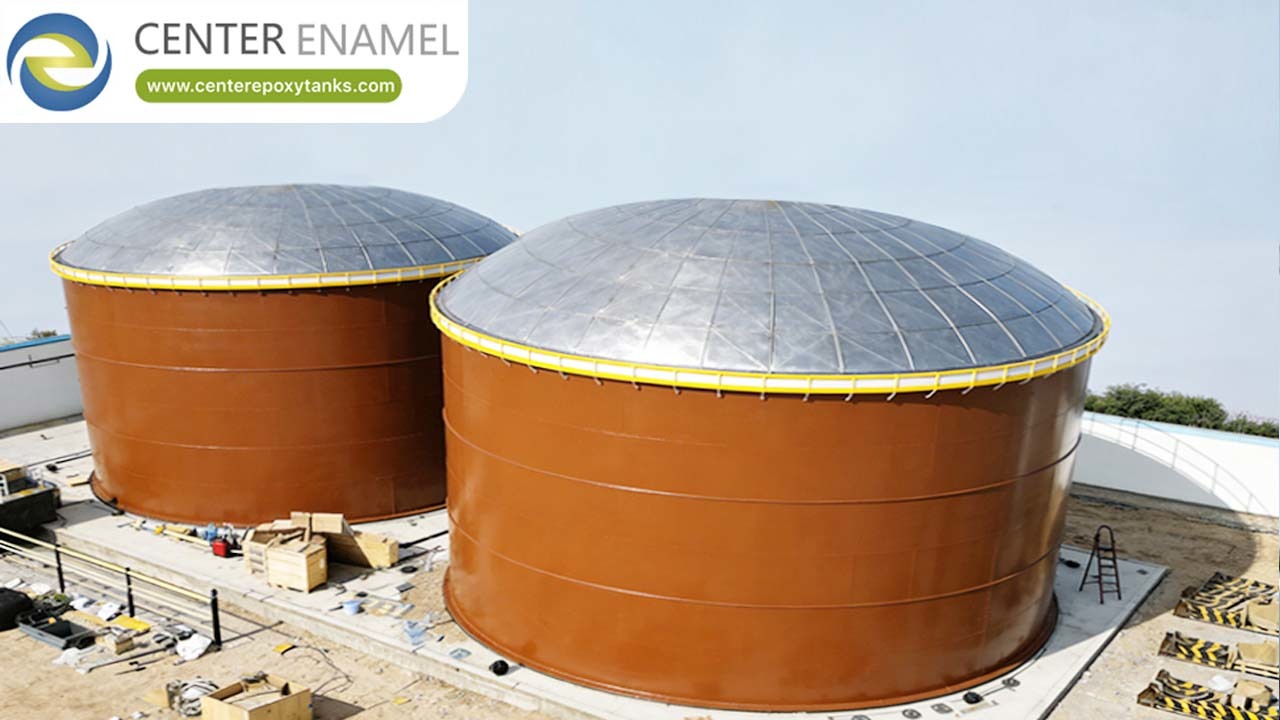

Yeni bir yüzer tavan oluşturmak, yeni tank inşaatı ile sınırlı değildir. Yaşlanan birçok endüstriyel tesis, mevcut üstü açık tanklarını açık aralıklı bir tank kurarak yükseltir.Alüminyum Jeodezik Kubbe.

Kendi kendini destekleyen bir jeodezik kubbenin eklenmesi, bir EFR tankını etkili bir şekilde bir IFR tankına dönüştürür. Bu, yüzer güverte üzerinde yağmur suyu birikmesini anında ortadan kaldırır (karmaşık çatı drenajlarına olan ihtiyacı ortadan kaldırır), jant contalarını UV bozulmasından korur ve kullanım ömrü bakım maliyetlerini büyük ölçüde azaltır.

Toplu sıvı muhafazası ve endüstriyel depolama çözümlerinde dünya lideri olarak,Shijiazhuang Zhengzhong Technology Co., Ltd. (Merkez Emaye)son derece gelişmiş tasarım, mühendislik ve üretim konusunda uzmanlaşmıştır.Civatalı Tanklar, Cam-Çelik (Emaye) Tanklar, Paslanmaz Çelik Tanklarve tamamen uyumluDahili Yüzer Çatılar.

30 yılı aşkın üretim mükemmelliği ve 100'den fazla ülkede başarılı dağıtımlardan oluşan geniş bir portföy ile Center Enamel, mutlak çevre güvenliği, emisyon azaltımı ve varlık ömrünü garanti eden özel olarak tasarlanmış net açıklıklı Alüminyum Jeodezik Kubbeler ve API 650 yüzer tavan çözümleri sunar.
