Yüzen Bir Çatı Tankının Bileşenleri: Bir Mühendislik Arızası

Dökme sıvı depolamada, yüzer tavanlı tank (FRT), uçucu hidrokarbonların yönetimine yönelik endüstri standardıdır. Sabit tavanlı tanklardan farklı olarak yüzer tavan, patlayıcı gazların ve kirleticilerin biriktiği buhar üst boşluğunu (alüj) ortadan kaldırmak için tasarlanmış dinamik, yüzer bir sistemdir.

Yüzer tavanlı bir tankın bileşenlerini anlamak bakım, mevzuata uygunluk ve operasyonel güvenlik açısından çok önemlidir. Bu makale, montajı aşağıdaki gibi küresel mühendislik standartlarında tanımlandığı şekilde temel mekanik sistemlerine ayırmaktadır:API650.

Hızlı bir referans olması açısından, yüzer tavanlı bir tankın bileşenleri üç operasyonel bölgeye ayrılmıştır:

• Yüzdürme Sistemi:Yüzmeyi sağlayan dubalar ve ana güverte.
• Buhar Kontrol Sistemi:Sıvıyı atmosferden izole eden birincil ve ikincil jant contaları.
• Operasyonel Yardımcılar:Güvenli dikey hareketi kolaylaştıran drenaj sistemleri (yalnızca EFR), kılavuz direkleri, hava tahliye delikleri ve topraklama şöntleri.

Güverte, sıvı ürün ile atmosfer arasındaki birincil bariyerdir. İçindeHarici Yüzer Tavanlı Tanklar (EFRT'ler)Bu genellikle ağır hizmet tipi, kaynaklı çelik bir yapıdır. İçindeDahili Yüzer Tavanlı Tanklar (IFRT'ler)Sabit bir çatı veya alüminyum jeodezik kubbe ile korunan döşeme, hızlı kurulum için genellikle hafif, modüler alüminyum panellerden yapılır.

Dubalar sistemin "sal"ıdır. Bunlar, çevre çevresinde veya güverte yüzeyi boyunca düzenlenmiş, hava geçirmez, bölümlere ayrılmış bölmelerdir. Çatının ölü ağırlığını, kar/yağmur yüklerini ve bakım personelini desteklemek için gerekli kaldırma kuvvetini sağlarlar. AltındaAPI650bu bölmeler bağımsız olmalıdır; Biri delinirse, kalan dubalar çatının batmasını önler.

Jant contası emisyon kontrolü için en kritik bileşendir. Çatının tank duvarını çizmeden dikey olarak hareket etmesi gerektiğinden yapısal bir boşluk oluşur. Jant contası bu boşluğu kapatır.

• Birincil Mühür:Tank kabuğuyla sürekli teması koruyan mekanik pabuç contası veya sıvıya monte conta.
• İkincil Mühür:Duvardaki kalan ürün filmini kazımak için ana contanın üzerine monte edilen bir silecek bıçağı (tipik olarak elastomerik) ve çevresel VOC emisyon standartlarıyla uyumluluğu garanti eder.

Bir EFRT'de, batmayı önlemek için çatıya düşen yağmurun giderilmesi gerekir. Mafsallı bir drenaj borusu (esasen bir dizi esnek, kimyasallara dayanıklı bağlantı noktası) monte edilir. Bu boru, depolanan sıvının içinden geçerek yağmur suyunu tabandaki tank kabuğunun dışına boşaltarak üründe herhangi bir kirlenmenin oluşmamasını sağlar.

Tank boşaldıkça çatı, destek ayakları üzerine oturana kadar alçalır. Sıvı yüzeyi ile çatı arasında (yapısal hasara neden olabilecek) bir vakum oluşmasını önlemek için, tavan zemine yaklaştıkça otomatik hava tahliye delikleri açılarak basıncı eşitler.

Tank boşaltıldığında tavanı tank tabanından belirli bir yükseklikte (tipik olarak 1-2 metre) tutmak için ayarlanabilir destek ayakları monte edilir. Bu, bakım ekiplerinin inceleme ve temizlik yapması için güvenli bir açıklık sağlar.

Statik elektrik, depolama terminallerinde büyük bir yangın tehlikesi oluşturur. Yüksek iletkenliğe sahip paslanmaz çelik şöntler, çatının çevresine monte edilerek, statik birikimi güvenli bir şekilde dağıtmak için çatı ile tank kabuğu arasında sürekli bir elektrik bağı oluşturulur.

Bileşenlere yönelik gereksinimler, tankın uygun olup olmadığına bağlı olarak değişir.Harici (EFRT)veyaDahili (IFRT).

S: VOC azaltımı için en kritik bileşen nedir?

A:İkincil Jant Contası. İşin çoğunu güverte üstlenirken, ikincil conta, modern tanklardaki buharlaşma kayıplarının çoğundan sorumlu olan "buhar geçişini" önleyen son bariyerdir.

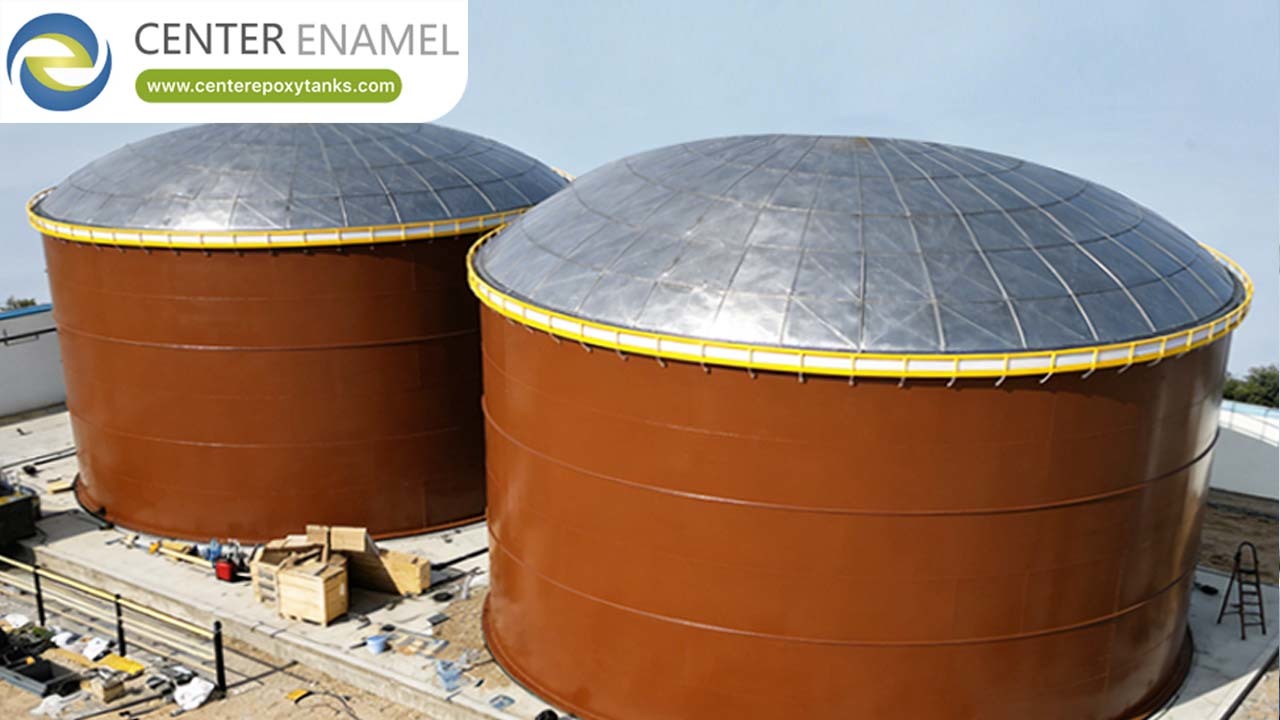

S: Neden bazı tanklarda yüzer tavanlı Alüminyum Jeodezik Kubbeler kullanılıyor?

A:Alüminyum jeodezik kubbe ekleyerek bir EFRT'yi IFRT'ye dönüştürmek, karmaşık iç çatı drenajlarına olan ihtiyacı ortadan kaldırır. Ayrıca yüzer tavanı UV radyasyonundan, yağmurdan ve kardan koruyarak contaların ve döşemenin hizmet ömrünü önemli ölçüde uzatır.

S: Bu bileşenleri mevcut bir tanka takabilir misiniz?

A:Evet. Pek çok endüstriyel tesis, büyük kabuk yıkımına ihtiyaç duymadan, mevcut döşemeler yoluyla dahili yüzer tavan bileşenlerini (güverte, contalar ve havalandırma delikleri) monte ederek eskiyen sabit çatılı tankları yükseltir.
