Dış Yüzer Tavanlı (EFR) Tanklara İlişkin 2026 Mühendislik Kılavuzu

Ağır sanayi ve petrokimya sektörlerinde, ham petrolün ve diğer uçucu hidrokarbonların büyük ölçekli depolanması, büyük kapasiteyi sıkı güvenlikle dengeleyen bir çözüm gerektirir.Harici Yüzer Tavanlı (EFR) tankbu gereksinimler için endüstri standardıdır. Sabit tavanlı veya dahili yüzer tavanlı tanklardan farklı olarak EFR, tavan döşemesinin sıvı yüzey üzerinde dururken doğrudan elementlere maruz kaldığı üstü açık bir ortamda çalışır.

Bu mühendislik kılavuzu, 2026'daki EFR tanklarının yapısal mekaniğini, malzeme tipolojilerini ve operasyonel gerekliliklerini inceliyor.

Bir EFR tankı basit ama son derece etkili bir prensibe dayanır:hidrostatik yüzdürme. Çatı doğrudan sıvı ürünün üzerinde yüzecek şekilde tasarlanmıştır. Çatı, sıvıyla sürekli teması sağlayarak yanıcı gazların biriktiği buhar alanını (alüj) ortadan kaldırır.

• Yüzdürme ve Yer Değiştirme:Çatı güvertesi belirli bir kaldırma kuvveti faktörü ile tasarlanmıştır. Yüzebilecek kadar hafif ancak kendi ağırlığını, jant contalarının ağırlığını ve herhangi bir geçici dış yükü (birikmiş yağmur gibi) suya batmadan taşıyabilecek kadar sağlam olmalıdır.
• Jant Conta Sistemleri:Tank kabuğu tam olarak dairesel olmadığından çatı, güverte kenarı ile çelik duvar arasındaki boşluğu kapatmak için esnek bir "arayüz" gerektirir. Bu, aracılığıyla elde edilirBirincil ve İkincil Jant ContalarıVOC'lerin atmosfere sızmasını önlemek için uluslararası emisyon standartları kapsamında zorunludur.
• Topraklama:EFR'ler, statik boşalmayı (ve ardından gelen ateşlemeyi) önlemek için yüzer tavan ile tank kabuğu arasındaki elektriksel sürekliliği korumak için esnek paslanmaz çelik şöntler kullanır ve tüm sistemin etkili bir şekilde topraklanmasını sağlar.

EFR tasarımları yapısal güverte konfigürasyonlarına göre kategorize edilir. Seçim, depolanan ürünün uçuculuğuna ve bölgesel iklime bağlıdır.

Güvertenin çevresi etrafında kapalı, yüzer dubalardan oluşan bir halka kullanan en yaygın EFR tasarımı.

• Avantajları:Uygun maliyetlidir ve güvenilir yüzdürme sağlar.
• Mühendislik Notu:Güvertenin merkezi tipik olarak daha incedir ve duba düzenlemesini çatının yapısal bütünlüğünün birincil kaynağı haline getirir.

Yapısal bölmelerle ayrılmış sürekli bir üst ve alt güverte ile inşa edilmiş olup kapalı bölmelerden oluşan bir "sandviç" oluşturur.

• Avantajları:Uçucu sıvıları daha soğuk tutan ve buharlaşma oranlarını azaltan üstün yalıtım sunar.
• Emniyet:Bölümlere ayrılmış yapı nedeniyle, bir bölüm delinse bile çatı önemli miktarda yedek yüzdürme gücünü korur.

Bir EFR'nin temel farklılaştırıcı özelliği,üstü açık. Bu, güverteyi yağışa (yağmur ve kar) maruz bırakır ve bu da benzersiz bir mühendislik kısıtlaması getirir:Çatı Drenajı.

Yağmur suyunun güvertede birikmesine izin verilirse, çatının eğilmesine veya çökmesine neden olabilecek devasa, dengesiz bir ağırlık artar. Bunu yönetmek için mühendisler şunları kurar:

1. Mafsallı veya Esnek Süzgeçler:Çatının ortasından depolanan sıvı boyunca tank tabanındaki bir boşaltma noktasına kadar uzanan sürekli bir boru sistemi.
2. Acil Durum Sifonları:Ana drenaj sisteminin tıkanması veya arızalanması durumunda sıkışan suyun güvenli bir şekilde tahliye edilmesini sağlayan emniyet valfleri.

Depolama altyapısını temin ederken mühendislik ekiplerinin, Harici Yüzer Tavanın, Dahili Yüzer Tavana (IFR) göre belirli avantajlarını tartması gerekir.

EFR'lerin tasarımı ve bakımı sıkı bir şekilde yönetilmektedir.API 650 (Ek C ve H). Uyumluluk isteğe bağlı değildir; operasyonel güvenliğin referans noktasıdır.

• Mühür Boşluğu Bütünlüğü:API 650, conta ile tank kabuğu arasındaki "boşluğun" düzenli olarak ölçülmesini zorunlu kılar. Aşırı boşluklar çevresel hava kalitesi izinlerine uyulmamasına neden olur.
• Yüzdürme Hesaplamaları:Tasarımın "en kötü" senaryoları hesaba katması ve birden fazla duba bölmesi su bassa bile çatının sabit kalmasını sağlaması gerekiyor.
• ÇSY Raporlaması:EFR'ler kaçak emisyon kaynakları olduğundan, modern endüstriyel tesislerin VOC sızıntı oranlarını raporlaması giderek daha fazla gerekli hale geliyor ve bu da yüksek performanslı contaların seçimini (silecek yedekli mekanik pabuç contaları gibi) uzun vadeli uyumluluk açısından kritik hale getiriyor.

S: Bir tesis kubbeli IFR yerine neden EFR'yi seçsin?

A:EFR'ler genellikle açık açıklıklı alüminyum jeodezik kubbenin maliyetinin fahiş olacağı devasa çaplı tanklar (çoğunlukla 60+ metreyi aşan) için seçilir. Minimum yağış alan kurak iklimlerde, EFR'ler yüksek hacimli depolama için uygun maliyetli bir çözüm sunar.

S: Mevcut bir EFR'yi bir IFR'ye uyarlayabilir miyim?

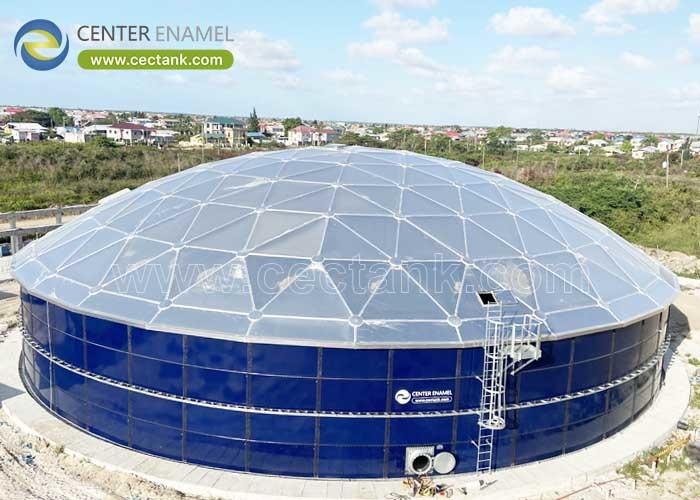

A:Evet ve bu, yaşlanan altyapı için yaygın olarak yapılan bir yükseltmedir. Tesisler, bir EFR'yi alüminyum jeodezik kubbeyle donatarak onu bir IFR'ye dönüştürebilir. Bu, karmaşık çatı drenajlarına olan ihtiyacı ortadan kaldırır ve VOC emisyonlarında anında ~%90'lık bir azalma sağlar.

S: Bir EFR için en büyük bakım riski nedir?

A:Drenaj sistemi arızası. Esnek borular arızalanırsa veya drenaj girişi döküntülerle tıkanırsa, çatıda su birikecek ve potansiyel olarak çatının yapısal bütünlüğünü tehlikeye atacaktır.
