EGSB Tank: Yüksek Hızlı Anaerobik Arıtma Açıklaması

EGSB (Genişletilmiş Granül Çamur Yatağı) tankı, inşa edilen en yüksek hızlı anaerobik reaktörlerden biridir - çözünebilir endüstriyel atık suyu günler yerine saatler içinde arıtan bir makine. Daha iyi bilinen UASB ile yakından ilişkilidir ancak daha hızlı, genişletilmiş bir yatak için ayarlanmıştır.

Bir EGSB tankı yüksek hızlı bir anaerobik reaktördür: 'genişletilmiş' (kısmen akışkanlaştırılmış) bir bölgede, çözünebilir endüstriyel atık suyu günde 5-15 kg KOİ/m3 oranında, hidrolik tutma süresi saatlerle ölçülen bir yukarı akış granül çamur yatağıdır, CSTR için 20-40 güne karşılık. Gerçek kapasite tavanı üstteki üç fazlı ayırıcıdır - seçilen yukarı akış hızında (yaklaşık 0.5-1.2 m/saat) gaz, sıvı ve katıları ayırmalıdır, aksi takdirde granül çamur yıkanır.

Genişletilmiş Granül Çamur Yatağı, Basitçe

Bir UASB gibi, EGSB de atık suyun yukarı doğru aktığı yoğun, çökebilir granül çamur yatağını tutar. 'Genişletilmiş' kısmı, yatağın gevşediği ve granüllerin mekanik karıştırma olmadan teması iyileştirerek dolaştığı yeterince yüksek bir yukarı akış hızı anlamına gelir. Biyogaz yükselir, sıvı ve gaz üstteki üç fazlı bir ayırıcıda ayrılır ve arıtılmış su taşar. Reaktörün kendisinde hareketli parça yoktur.

• Granül çamur yatağından yukarı akış, mekanik karıştırma yok.
• 'Genişletilmiş' = daha yüksek yukarı akış, nazik dolaşım.
• Üstteki üç fazlı ayırıcıda gaz/sıvı/katı ayrımı.

Başarıyı Tanımlayan Sayılar

Çalışma penceresi dardır. Üstteki yukarı akış hızı yaklaşık 0.5-1.2 m/saat'tir - çok yükseğe iterseniz granüller ayırıcıya ve dışarı yıkanır; çok düşükse yatak uykuda kalır. Organik yükleme, kolayca bozunabilen endüstriyel akışlar için günde 5-15 kg KOİ/m3'tür ve HRT saatlerdir, bu nedenle bir EGSB, eşdeğer bir CSTR'den çok daha küçük olabilir. Sıcaklık mezofiliktir (35-38C) ve metan verimi, arıtma performansını kg KOİ giderimi başına yaklaşık 0.25-0.35 m3 olarak takip eder.

EGSB vs UASB ve Nereye Uyuyor

EGSB temelde UASB'nin daha yüksek yukarı akışlı bir kuzenidir: aynı granül çamur prensibi, daha küçük ayak izi, daha yüksek yük - ancak daha iyi giriş dağılımı ve daha sağlam bir ayırıcı gerektirir. Genellikle 1.500-2.000 mg/L'nin üzerinde KOİ'ye sahip çözünebilir, sıcak, kolayca bozunabilen endüstriyel atık sular için uygundur: gıda ve içecek, bira fabrikası, kağıt hamuru ve kağıt, bazı ilaçlar. Soğuk seyreltik belediye kanalizasyonu, yüksek askıda katı maddeler (yatağı kör eden) veya granülleri kaplayan ağır FOG için yanlış araçtır.

• Uygun: çözünebilir, sıcak, yüksek KOİ'li endüstriyel atık su.
• Kaçının: seyreltik soğuk kanalizasyon, yüksek TSS, ağır FOG.
• İyi giriş dağılımı + güçlü ayırıcı gerektirir.

Proje Referansı

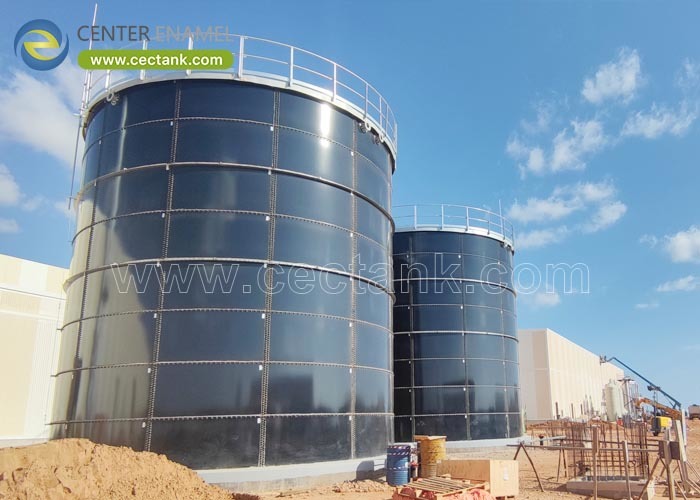

Gerçek bir EGSB teslimatı: Malezya Coca-Cola Fabrikası Atık Su Arıtma Projesi (2016), 7.64 m çap x 17.4 m boyutlarında emaye tavanlı bir EGSB tankı ve 9.17 m x 16.8 m boyutlarında alüminyum güverte tavanlı bir ayarlama tankı içeriyordu - gıda/içecek atık suyunun granül çamur yaklaşımı kullanılarak anaerobik arıtılması.

• Malezya Coca-Cola WWTP 2016: EGSB tankı (emaye tavan) Ø7.64 x 17.4 m.
• Ayarlama tankı (alüminyum güverte tavan) Ø9.17 x 16.8 m.

Şirket Uzmanlığı

Center Enamel, GFS veya paslanmaz çelik kaplar olarak UASB ve EGSB anaerobik reaktörleri tasarlar, hidrolik iç kısımları (giriş dağılımı, üç fazlı ayırıcı, gaz toplama) tankın bir parçası olarak tasarlanır, sahada çözülmez.

Sıkça Sorulan Sorular

EGSB ne anlama gelir?

Genişletilmiş Granül Çamur Yatağı - kısmen akışkanlaştırılmış granül çamur yatağına sahip bir yukarı akış anaerobik reaktörü.

EGSB vs UASB - fark nedir?

Aynı granül çamur prensibi, ancak EGSB daha küçük ayak izi ve daha yüksek yük için daha yüksek yukarı akış hızında çalışır; daha iyi dağılım ve daha güçlü bir ayırıcı gerektirir.

Hangi yukarı akış hızı için tasarlamalıyım?

Üstte yaklaşık 0.5-1.2 m/saat. Daha yükseği granül çamuru dışarı yıkama riskini taşır; daha düşüğü yatağın yetersiz kullanılmasını sağlar.

EGSB hangi atık su için uygundur?

Genellikle 1.500-2.000 mg/L'nin üzerinde KOİ'ye sahip çözünebilir, sıcak, kolayca bozunabilen endüstriyel atık su - gıda, içecek, bira fabrikası, kağıt hamuru ve kağıt, bazı ilaçlar.

Üç fazlı ayırıcı neden sınırdır?

Seçilen yukarı akış hızında gaz, sıvı ve katıları ayırmalıdır; yapamazsa, granüller dışarı yıkanır ve reaktör yatağını kaybeder.

Bir EGSB'nin başlatılması ne kadar sürer?

Granül tohum çamuru ile yük haftalar ila aylar boyunca artar; yatak varlıktır, bu nedenle iyi tohum çamuru devreye alma süresini kısaltır.

Bir EGSB tankı yüksek hızlı bir anaerobik makinedir: granül çamur, saatlerce tutma süresi ve gerçek kapasite sınırı olan bir ayırıcı. Çözünebilir, sıcak, yüksek KOİ'li endüstriyel atık su için belirtilen, atığı metana dönüştüren küçük ayak izli bir reaktör sunar.
