Çamur Tutma Tankı Tasarımı: Karıştırma, Kaplama ve Korozyon

Bir çamur tutma tankı, işlem adımları arasında yer alır - gelenleri bir sonraki aşamanın kabul edebileceğiyle dengeleyerek. Basit bir kap gibi görünür ancak tasarım kararları (karıştırma, kapak, malzeme) işini sessizce yapıp yapmayacağını veya bir bakım bataklığı haline gelip gelmeyeceğini belirler.

Bir çamur tutma tankı, işlem adımları arasında ham veya yoğunlaştırılmış çamuru depolayan ara bir tampondur ve tasarımı üç noktaya dayanır: çökeltmeyi ve kabuklanmayı önlemek için yeterli karıştırma (yaklaşık 5-15 W/m3), kokuyu ve H2S açısından zengin gaz alanını kontrol etmek için kapalı bir çatı ve korozyona dayanıklı bir gövde (GFS veya FBE cıvatalı, yavaş betonun aksine). Pompa erişimi ve kumu yeniden askıya almaktan kaçınan bir boşaltma, resmi tamamlar.

Neden Bir Çamur Tutma Tankı Vardır

Arıtma hatları saatten saate nadiren dengelidir - bir çürütücü, susuzlaştırma presi veya kamyonla boşaltma programı her dalgalanmayı ememez. Bir tutma tankı, bu dalgalanmaları tamponlayarak yukarı ve aşağı akışın sabit çalışmasını sağlar. Tesisin ortalama akışına değil, kapsaması gereken dengesizliğe göre boyutlandırılır, bu nedenle küçük bir tampon (200 m3 sınıfı gibi) ve büyük bir tampon çok farklı amaçlara hizmet eder.

• İşlem adımları arasındaki dalgalanmaları tamponlar.
• Ortalama akışa değil, dengesizliğe göre boyutlandırılır.
• Küçük (200 m3) ve büyük tamponların farklı amaçları vardır.

Karıştırma: Çökeltmeyi ve Kabuklanmayı Durdurun

Duran çamur katılarını düşürür ve alttaki sıvıdan çok daha zor hareket eden bir kabuk oluşturur. Kabul edilen karıştırma görevi, tankı boşaltmadan karıştırıcıya servis erişimi ile hacme ve reolojiye göre boyutlandırılmış dalgıç veya jet karıştırıcılar tarafından sağlanan yaklaşık 5-15 W/m3 kurulu güçtür. Çok az karıştırma ve bir çökeltme çukuru elde edersiniz; çok fazla enerji israf edersiniz.

• 5-15 W/m3 kurulu karıştırma gücü.
• Tank içinde servis edilebilir dalgıç veya jet karıştırıcılar.
• Kabuklanma, sıvıdan daha zordur.

Kaplama ve Korozyon

Bir çamur tankındaki en kötü korozyon genellikle H2S ve nemin gövdeye ve maruz kalan çeliğe saldırdığı gaz alanındadır. Kapalı bir çatı (gaz taşıma kapasitesine bağlı olarak alüminyum kubbe, emaye veya çift membran) bu ortamı içerirken, sıvı tarafı astarı - GFS veya FBE - bulamaçın kendisine direnir. Beton sağlamdır ancak inşa edilmesi yavaştır ve penetrasyonlarda sızdırmazlık sağlamak zordur.

Proje Referansı

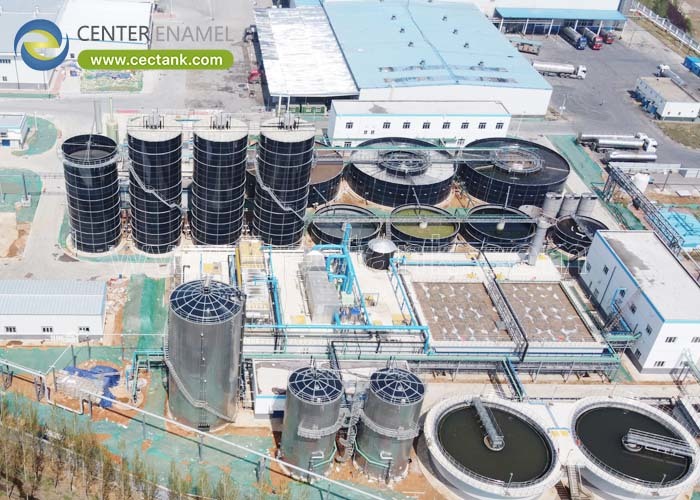

Teslim edilen çoklu tank liç hattı, agresif hizmette aileyi gösteriyor: HK Veolia Çöp Suyu Arıtma Projesi (2019), GFS çatılı eşitlik, SBR, çamur tutma ve yoğunlaştırılmış çamur tanklarını içeriyordu - korozif gaz alanı kapatılmış gerçek çamur tutma mühendisliği.

• HK Veolia Çöp Suyu 2019: GFS çatılı EQ/SBR/çamur tutma/yoğunlaştırıcı tanklar.
• Kapalı, korozyona dayanıklı çamur tanklarını gösterir.

Şirket Uzmanlığı

Center Enamel, ISO 28765 / AWWA D103-09'a göre GFS ve FBE çamur tutma tankları üretir, %100 1500 V tatil testli gövde ve hem küçük tamponlara hem de büyük çok aşamalı hatlara ulaşan cıvatalı montaj ile.

Sıkça Sorulan Sorular

Bir çamur tutma tankı ne işe yarar?

İşlem adımları arasındaki dalgalanmaları tamponlayarak yukarı ve aşağı akışın sabit çalışmasını sağlar; ortalama akışa değil, dengesizliğe göre boyutlandırın.

Bir çamur tutma tankı ne kadar karıştırmaya ihtiyaç duyar?

Çökeltmeyi ve kabuklanmayı önlemek için dalgıç veya jet karıştırıcılar tarafından yaklaşık 5-15 W/m3 kurulu karıştırma gücü.

Neden bir çamur tankının çatısı kapatılmalı?

Çünkü bulamacın üzerindeki H2S açısından zengin gaz alanı en korozif bölgedir; kapatmak onu içerir ve kokuyu kontrol eder.

Çamur tutma için GFS mi yoksa beton mu?

Cıvatalı GFS veya FBE, dökme betona göre genellikle daha hızlı monte edilir ve sızdırmazlık sağlamak daha kolaydır, çamur ve gaza direnen inert bir astara sahiptir.

Kumu yeniden askıya almaktan nasıl kaçınırım?

Kum yatağının üzerinden boşaltın ve karıştırmayı nazik tutun; katı profili göz önünde bulundurarak boşaltmayı tasarlayın.

Hangi standartlar geçerlidir?

GFS tasarımı için ISO 28765, yapı için AWWA D103-09 ve emaye üzerinde %100 tatil testi.

Sonuç

Bir çamur tutma tankı öncelikle bir tampondur ve ikincil olarak bir kap; karıştırma, kapalı çatı ve korozyona dayanıklı astarı doğru yapın ve tüm hattı düzgünleştirir. GFS veya FBE cıvatalı yapı, 200 m3 tampondan çoklu tank hattına kadar her hacimde bu özellikleri hızla sunar.
