200 m³ Çamur Depolama Tankı: Tasarım, Karıştırma ve Malzeme Seçenekleri

200 m³'lük bir çamur depolama tankı, tampon sınıfının küçük ucudur - bir proses akışını dengelemek için yeterince büyük, geometrisinin ve karıştırmasının işe yarayıp yaramayacağını belirleyecek kadar küçük. Bu makale, 200 m³'lük bir alana gerçekten uyan boyutları, çamurun çökmesini ve kabuklanmasını nasıl önleyeceğinizi ve hangi malzemenin yerini hak ettiğini ele almaktadır.

200 m³ sınıfı bir çamur depolama tankı için pratik geometri yaklaşık 5,4-6,1 m çap x 7,2-9,0 m'dir ve tasarım karıştırmaya bağlıdır: çökmesini önlemek için 5-15 W/m³ daldırma veya jet karıştırma planlayın ve koku ve gazı kontrol etmek için kapalı bir çatı. Cam-Çelik (GFS), korozyon direnci ve hızlı cıvatalı montaj için yaygın bir seçimdir; FBE veya beton, çamur kimyasına bağlı olarak alternatiflerdir.

200 m³ Sınıfı Tankın Geometrisi

Çamur tankları genellikle su tanklarından daha uzundur çünkü arazi ve çatı kaplama, gövdeden daha pahalıdır. 200 m³'lük bir tampon tipik olarak 5,4 m çap x 9,0 m veya 6,11 m x 7,2 m civarındadır, her ikisi de hacme ulaşırken ayak izini mütevazı tutar. Kesin oran, saha yükseklik sınırları, karıştırıcı erişimi ve tankın yukarı/aşağı akış proses seviyelerine nasıl bağlandığı tarafından belirlenir.

• Tipik: ~200 m³ için Ø5,35-6,11 m x 7,2-9,0 m.
• Daha uzun gövdeler ayak izini azaltır ancak karıştırıcı erişimini zorlar.
• Tank seviyesini pompa emişi ve proses borularıyla eşleştirin.

Karıştırma: Bir Tank ile Bir Çökeltme Havuzu Arasındaki Fark

Çamur hareketsiz bırakılırsa çöker ve kabuk oluşturur. Kabul edilen tasarım aralığı, tank hacmine ve çamur reolojisine göre boyutlandırılmış, daldırma karıştırıcılar, jet karıştırıcılar veya bir çekme borusu ile sağlanan yaklaşık 5-15 W/m³ kurulu karıştırma gücüdür. Çok azı katıların çökmesine neden olur; çok fazlası enerji israf eder ve kumu yeniden askıya alır. Karıştırıcı ayrıca tank boşaltılmadan servis edilebilir olmalıdır.

• 5-15 W/m³ kurulu karıştırma gücü çalışma aralığıdır.
• Daldırma veya jet karıştırıcılar; tank içi servis erişimi planlayın.
• Daha yüksek katılar / daha yüksek viskozite aralığın üst ucuna doğru iter.

Malzeme: GFS, FBE veya Beton

Ham ve sindirilmiş çamur aşındırıcı ve yıpratıcıdır ve sıvı üzerindeki gaz boşluğu, H2S nedeniyle genellikle en kötü ortamdır. GFS, her ikisine de direnen vitrifiye emaye yüzeye sahip fabrikada pişirilmiş panellerden cıvatalarla birleştirilir; FBE (Füzyon Bağlı Epoksi), daha kalın bir organik kaplamanın tercih edildiği yerlerde alternatiftir; beton sağlamdır ancak penetrasyonlarda yavaş ve sızdırmazlığı zordur. Tek bir 200 m³ tampon için cıvatalı GFS veya FBE, program ve sızdırmazlık açısından kazanır.

Proje Referansı

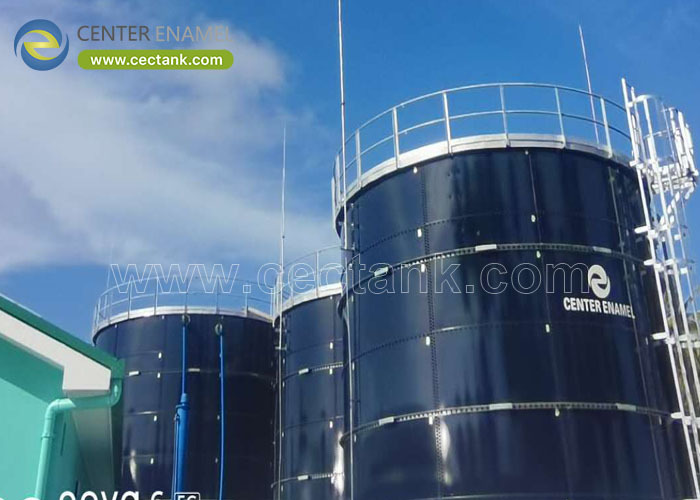

Şirket tarafından teslim edilen gerçek çamur işleme tankları, bu 200 m³ sınıfının ait olduğu aileyi göstermektedir. HK Veolia Çöp Sızıntı Suyu Arıtma Projesi'nde (2019), çamur tutma ve kalınlaştırılmış çamur tankları, daha büyük ölçekte aynı çamur tankı mühendisliğinin kanıtı olarak çoklu bir sızıntı suyu hattı arasında GFS çatılarla inşa edildi.

• HK Veolia Çöp Sızıntı Suyu, 2019: çamur tutma + GFS çatılı kalınlaştırılmış çamur tankları.
• Agresif bir sızıntı suyu ortamında kapalı, korozyona dayanıklı çamur tanklarını gösterir.

Şirket Uzmanlığı

Center Enamel, %100 1500 V tatil testli gövdeye, ISO 28765 tasarımına ve özel imalat gerektirmeyen 200 m³ gibi küçük hacimlere ulaşan cıvatalı montaja sahip GFS ve FBE çamur tutma tankları üretmektedir. Kapalı çatı, karıştırılmış çamur mantığı, tank 200 m³ veya 20.000 m³ olsun aynıdır.

Sıkça Sorulan Sorular

200 m³'lük bir çamur tankının tipik boyutları nelerdir?

Yaklaşık 5,4-6,1 m çapında 7,2-9,0 m. Kesin oran saha yükseklik sınırlarına, karıştırıcı erişimine ve proses seviyelerine bağlıdır.

Bir çamur tankı ne kadar karıştırmaya ihtiyaç duyar?

Çökmesini ve kabuklanmasını önlemek için daldırma veya jet karıştırıcılar aracılığıyla sağlanan 5-15 W/m³ kurulu karıştırma gücü planlayın. Çok viskoz veya yüksek katı içeriğe sahip çamur, bu aralığın üst ucuna doğru oturur.

Küçük bir çamur tankı için GFS mi yoksa beton mu daha iyidir?

200 m³'lük bir tampon için cıvatalı GFS, dökme betona göre genellikle daha hızlı monte edilir ve penetrasyonlarda sızdırmazlığı daha kolaydır ve aşındırıcı gaz boşluğuna direnen inert bir emaye yüzeye sahiptir.

Bir çamur tutma tankında çatıya ihtiyacım var mı?

Kapalı bir çatı, koku ve tanka saldıran H2S açısından zengin gaz boşluğunu kontrol eder. Açık tanklar, prosesin açıkça gerektirdiği durumlar dışında çamur için nadirdir.

200 m³'lük bir tank anaerobik çamuru işleyebilir mi?

Evet, kapalı, karıştırılmış ve gazın yönetildiği sürece. Birçok küçük sindirim tankı komşu tampon tam olarak bu sınıftandır.

GFS çamur tankları için hangi standart geçerlidir?

ISO 28765'e göre tasarım, AWWA D103-09'a göre yapı; emaye üzerinde %100 tatil (kıvılcım) testi belirtin.

200 m³'lük bir çamur depolama tankı detaylarda başarılı olur: kompakt, uzun bir geometri, katıları askıda tutmak için yeterli karıştırma, gaz boşluğu için kapalı bir çatı ve korozyona dayanıklı bir astar. GFS veya FBE cıvatalı yapı, bu kombinasyonu hızlı ve mütevazı hacimlerde sunar.
