Biyogaz Depolama Tankı: Çatı Depolama mı Yoksa Ayrı Bir Tutucu mu?

Biyogaz tesisleri sürekli olarak üretir ve adımlar halinde tüketir. Motor bakımdaysa bir çürütücü üretmeyi durdurmaz ve kazan üretimdeki bir duraklamayı beklemez. İkisinin arasında bir yerde, tesisin gazı koyacak bir yere ihtiyacı vardır. Bu yer, tesisin çalıştırılmasını ne kadar esnek hale getirdiğini en çok etkileyen tek karardır ve genellikle tasarımın sonlarında, çürütücü boyutu zaten sabitlendikten sonra kararlaştırılır.

İki cevap ailesi vardır ve bunlar çok farklı davranır. Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel), her iki konfigürasyonu da tedarik eder ve seçim, gaz hacminden çok tesisin nasıl çalıştırılmak istendiğine bağlıdır: tamponun reaktöre bağlı olmasını mı yoksa ondan bağımsız olmasını mı istediği.

1. Biyogaz Depolama Seçenekleri Nelerdir?

Gaz, çürütücünün üzerine monte edilmiş bir membran içinde, ayrı, özel olarak yapılmış bir tutucuda veya bir depolama tankının entegre çift membranlı çatısı olarak depolanabilir. Her biri tesise farklı operasyonel özgürlük sağlar.

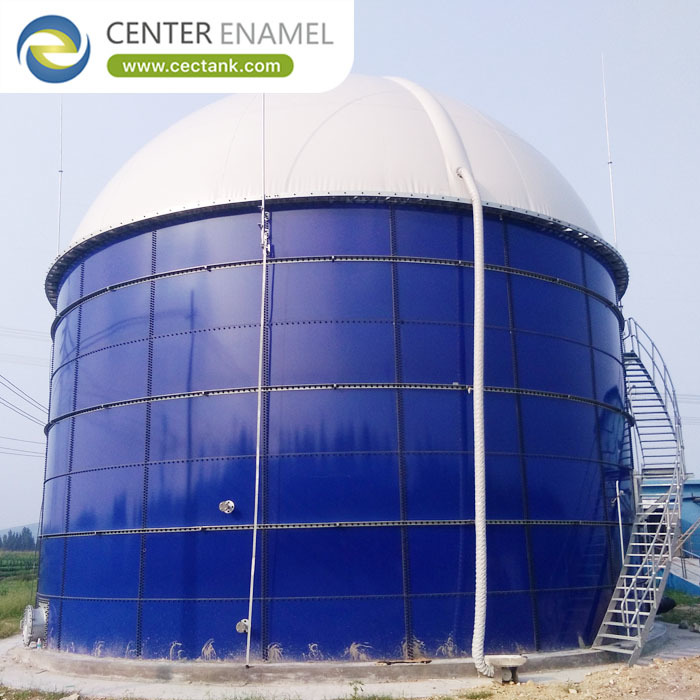

• Çatıya Monte Depolama:Çürütücü üzerindeki çift membranlı çatı, entegre bir gaz alanı sağlar. Kompakt ve ekonomiktir, ancak tampon gazı üreten kapla bağlantılıdır.
• Ayrı Gaz Tutucu:Özel bir tutucu, depolamayı üretimden ayırır. Çürütücü sabit bir seviyede çalışabilirken tutucu uyumsuzluğu emer ve tutucu bağımsız olarak bakımı yapılabilir.
• Sert mi Yoksa Membran mı?Sert tutucular sağlam ve hava koşullarına dayanıklıdır; membran tutucular daha hafiftir, belirli bir hacim için daha düşük maliyetlidir ve bakımı yapılacak kayan bir contası yoktur.
• Birden Fazla Küçük Birim:Birkaç birim yedeklilik sağlar. Bir tutucunun bakıma alınması, tesisin tüm tamponunu ortadan kaldırmaz, bu da genellikle ek boru tesisatına değer.
• Basınçlı Depolama:Aşağı akış süreci daha yüksek basıncı kabul ettiğinde, depolama hacmi azaltılabilir - ancak her basınç artışı sınıflandırmayı ve güvenlik gereksinimlerini yükseltir.

2. Sistem Gerçekte Hangi Basınçta Çalışır?

Biyogaz depolama, tasarım gereği düşük basınçlıdır, tipik olarak düşük milibar aralığındadır. Bu kısıtlama diğer her şeyi şekillendirir: basınç isteğe bağlı olarak artırılamadığı için, depolanan enerjiyi artırmanın tek yolu hacimdir ve küçük basınç farkları önemlidir.

• Çalışma Aralığı:Membran tutucular yaygın olarak yaklaşık 5 ila 30 mbar arasında çalışır. Kullanılabilir tampon, geometrik hacim değil, düşük ve yüksek ayar noktaları arasındaki gazdır.
• Kullanılabilir Hacim ve Geometrik Hacim:Düşük ayar noktasının altına boşaltılamayan bir tutucu, adındaki hacimden daha azını depolar. İşletme basıncı aralığındaki kullanılabilir rakamı sorun.
• Basınç Kontrolü:Gaz basıncı, membranın dış hava desteği veya sert bir tutucunun hareketli contası tarafından yönetilir ve hem tutucuyu hem de yukarı akış contalarını korumak için bir kontrol aralığı ayarlanır.
• Yukarı Akış Koruması:Çürütücü çatı contaları ve su tuzakları geri basınca duyarlıdır. Tutucunun basınç aralığı, ona bağlı her şeyin sınırlarının altında olmalıdır.
• Aşağı Akış Gereksinimleri:Motorlar, kazanlar ve iyileştirme tesisi her birinin kendi giriş basıncı gereksinimi ve toleransı vardır ve depolama basıncı bunların hepsinin içine oturmalıdır.

3. Hangi Güvenlik ve Kontrol Sağlanmalıdır?

Düşük basınçta yanıcı gaz depolamak, düzenek doğru olduğunda güvenlidir ve olmadığında affetmez. Güvenlik cihazları isteğe bağlı aksesuarlar değildir; düşük basınçlı bir gaz sistemini çalışır hale getiren şeylerdir.

• Alev Tutucu:Havalandırma deliklerindeki ve tüketici ekipmana giden gaz hattındaki alev tutucular, depolanan hacme geri sıçramayı önler.
• Aşırı ve Düşük Basınç Koruması:Su contası veya tahliye cihazı aşırı basınca karşı korur; gaz üretimden daha hızlı çekildiğinde çökmesini önlemek için bir vakum kırıcı korur.
• Havalandırma ve Baca Düzeni:Acil durum ve bakım havalandırması güvenli bir konuma boşaltılmalı ve yönlendirme, sahanın tehlikeli alan düzeninin bir parçası olarak dikkate alınmalıdır.
• Gaz İzleme:Metan ve hidrojen sülfür tespiti, artı seviye ve basınç göstergesi, operatöre bir sınıra ulaşılmadan önce harekete geçmek için gereken bilgiyi verir.
• Tehlikeli Alan Sınıflandırması:Tesis sınıflandırılır ve ekipman buna göre belirlenir. Bu, tasarım sırasında kararlaştırılmalıdır, çünkü paketteki her elektrikli öğeyi etkiler.

Mühendislik Güvencesi ve Proje Desteği

Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel) tarafından teslim edilen her tank, AWWA D103-09 ve EN 1090'a karşı mühendisliklenmiştir, kabuk, çatı ve nozül yüklerinin sonlu elemanlar doğrulaması yapılmış, ISO 9001 ve ISO 45001 kontrolü altında 820-930°C'de kaynaştırılmış, yüzeyin yüzde yüzünde 1500 V ile tatil testi yapılmış ve Sınıf 8.8 cıvatalar ve üretici sertifikalı sızdırmazlık malzemesi ile monte edilmiştir. Biyogaz depolama, entegre çift membranlı çatıya sahip cam-çelik kabuk veya özel bir tutucu kap, 1500 V ile tatil testi yapılmış gaz sızdırmaz yapısı, sisteme göre boyutlandırılmış basınç kontrolü ve güvenlik cihazları, alev tutucular ve vakum koruması, gaz izleme ve enstrümantasyon ve tehlikeli alan sınıflandırmasını ve devreye alma prosedürünü kapsayan belgeler içeren eksiksiz bir paket olarak tedarik edilir.

Sıkça Sorulan Sorular (SSS)

Biyogaz çürütücü çatısında mı yoksa ayrı bir tutucuda mı depolanmalıdır?

Çatıya monte depolama kompakttır ve ekonomiktir ve üretim ve tüketim profillerinin yakından eşleştiği yerlerde iyi çalışır. Tesisin operasyonel özgürlüğe - sabit çürütücü seviyesi, kapanma olmadan bakım veya birden fazla birim aracılığıyla yedeklilik - ihtiyaç duyduğu yerlerde ayrı bir tutucu daha iyi bir seçimdir.

Adındaki hacim aslında ne kadar kullanılabilir depolama sağlar?

Geometrik rakamdan daha az, çünkü tutucu düşük basınç ayar noktasının altına boşaltılamaz. Adındaki hacimleri karşılaştırmak yerine, belirtilen işletme basıncı aralığındaki kullanılabilir hacmi sorun, çünkü bunlar tasarımlar arasında farklı ölçülür.

Bir biyogaz depolama tankında hangi güvenlik cihazları gereklidir?

Havalandırma delikleri ve gaz hatlarındaki alev tutucu, su contası veya tahliye cihazı aracılığıyla aşırı basınç koruması, hızlı çekme sırasında çökmesini önlemek için vakum koruması, güvenli havalandırma yönlendirmesi, gaz tespiti ve basınç ve seviye göstergesi - hepsi tasarım sırasında üzerinde anlaşmaya varılan bir tehlikeli alan sınıflandırması dahilinde belirlenir.

Bir biyogaz depolama tankı tesisimize göre yapılandırılabilir mi?

Evet. Konfigürasyon, kullanılabilir hacim, işletme basıncı aralığı, birim sayısı, kaplama sınıfı, güvenlik cihazları, enstrümantasyon ve kontrol felsefesi, tesisin üretim ve tüketim profiline, aşağı akış ekipman gereksinimlerine ve sahanın güvenlik sınıflandırmasına göre ayarlanır.
