UASB Tank Tasarımı: Yukarı Akış Anaerobik Çamur Battaniye Reaktörü

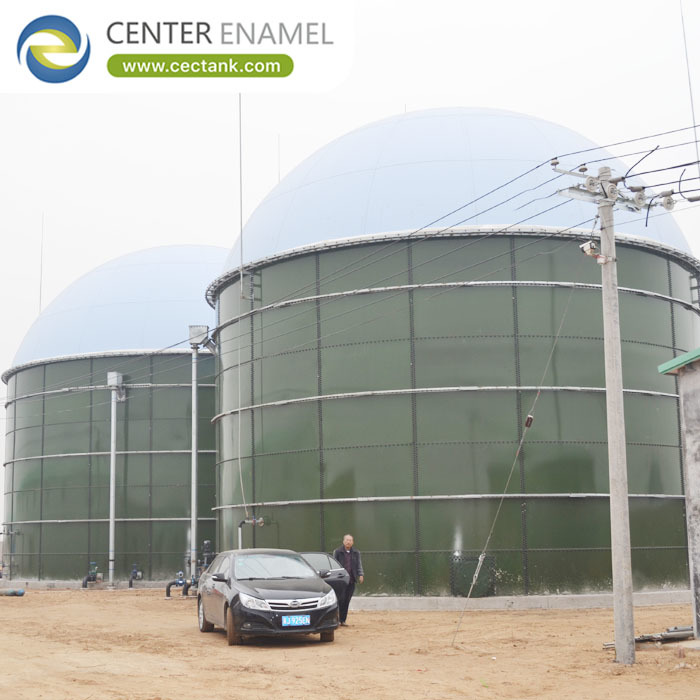

UASB tankı, yüksek dayanıklı atık suyu, 20-35 °C'de yoğun bir granüler çamur battaniyesinden yukarı doğru geçerek temizleyen bir yükseliş anaerobik çamur battaniyesi reaktörüdür.Battaniye, mekanik karıştırmadan organik maddeleri % 55-65 metanlı biyogaz haline getirir.Shijiazhuang Zhengzhong Teknoloji Şirketi tarafından tasarlanan (Merkezi Enamel), camdan çelik haline gelen (GFS) bir UASB tankı korozyona dayanıklı bir madde ekler.ISO 28765 ve AWWA D103-09 standartlarına göre tasarlanmış tatil denetlenmiş kabuk.

UASB Tankı Nedir?

Bir UASB tankı, atık suyun altından girerek, 0.5-1.5 m/s hızla granüler bir çamur battaniyesinden yükseldiği ve üstte bir gaz-katı ayırıcı altında netleştirilmiş çıkışları olan bir reaktördür.Battaniye içindeki mikroplar (20-40 g/l) organik maddeleri anaerobik olarak sindirir, 55-65% metan içeren biyogaz üretir. Tankın kendisi, genellikle camdan çelikten (GFS) kapalı bir kaptır, 6-24 saatlik hidrolik tutma ve 5-15 kg COD / m3 / d organik yükle boyutlandırılmıştır.

• Akış:0,5-1,5 m/s hızında yükseliş.
• Battaniye:20-40 g/l granül.
• Gaz:55-65% metan.
• Yük:5-15 kg COD/m3/gün.

Ana Özellikler, Bileşenler ve Türler

UASB tankları üç bölgeye ayrılır: besleme ve dağıtım başlığı, çamur battaniyesi ve gaz, çamur ve suyu ayıran üç fazlı bir ayırıcı.000 m3 tek bultlu GFS kabukları olarakDeğişiklikler arasında daha yüksek akış oranları için dış EGSB ve çok yüksek yükler için iç dolaşım reaktörü vardır, ancak hepsi karıştırıcılardan ziyade istikrarlı bir granül battaniyeye dayanır.

• Bölgeler:Besleme, battaniye, ayırıcı.
• Kabuklar:20-60.000 m3 GFS.
• Çeşitleri:EGSB, IC reaktörü.
• Anahtar:Dayanıklı bir granül battaniyesi.

Uygulamalar ve Çalışma Koşulları

Bira, süt ürünleri, gıda, pulpa ve komünal atık suları, yüksek COD ve yeterli alkalinite ile arıtırlar.Tesisler düşük enerji kullanımı ve elektrikli karıştırmadan biyogaz geri kazanımı istediğinde UASB'yi seçerlerGFS kabuğu asitli, H2S bakımından zengin ortamlara (pH 6.5-7.5) dayanıklı olduğundan, sürekli görevde boyalı çelikten daha iyi performans gösterir ve saha kaynakına ihtiyaç duymaz.

• Beslenme:Bira, süt, yiyecek, pulpa.
• Enerji:Düşük, motorlu karışım yok.
• pH:6.5-7.5 penceresi.
• Kabuk:H2S dirençli GFS.

Teknik Düşünceler

Tasarım, yukarı akış hızını saatte 0,5-1,5 m, hidrolik tutma 6-24 saat ve organik yükü 20-35 °C'de tutulan 5-15 kg COD/m3/gün olarak sabitler.GFS kabuğu ISO 28765 ve AWWA D103-09'a göre hesaplanır., Sa 2.5'ye patlatılmış ve 1500 V'de boşluk testi yapılmıştır. Üç fazlı ayırıcı ve besleme başlığı, en yüksek akış sırasında battaniye yıkamanın önlenmesi için boyutlandırılmalıdır.

• Hız:0.5-1.5 m/h.
• Saklama:6-24 saat.
• Yük:5-15 kg COD/m3/gün.
• Kabuk:Sa 2.51500 V test.

Avantajları ve Sınırları

UASB tankları neredeyse hiçbir karıştırma gücü olmadan enerjiyi geri kazanır ve yüksek COD için küçük bir ayak izi bırakır.ve akış veya sıcaklık şokları granül battaniye yıkabilirBu sınır, sabit granüller olmayan bir UASB'nin basitçe pahalı bir açıklayıcı haline geldiği için tasarlanmalıdır.

• Avantajı:Enerji geri kazanımı, küçük ayak izi.
• Avantajı:Güçlü karıştırma yok.
• Sınırlama:Şoklara karşı duyarlı.
• Sınır:Ön işlem ve eşitleme.

Tasarım parametreleri

Aşağıdaki rakamlar, bir tedarikçinin UASB tankı başına alınması gereken yük taşıma değerleridir.ve çelik anaerobik atık su görevi için sipariş verilmeden önce ayırıcı.

Karşılaştırma ve Seçim Rehberi

Kaynaklı çelik, beton ve cam lif karşısında, bir Cam Füzyonlu Çelik (GFS) UASB tankı korozyon direnci ve 20-60.000 m3 aralığında inşa hızı ile kazanır.Beslenme korrosivity için malzeme eşleştirmek için tabloyu kullanın, sitede lojistik ve gerekli yaşam.

En İyi Uygulamalar: Bir Sağlayıcı Nasıl Seçilir?

Boyutlandırmadan önce besin COD'sini, alkalinliğini ve sülfatını doğrulayın; şokları emmek için eşitleme sağlayın. ISO 28765 hesaplaması, 1500 V tatil testi ve bir kaplama günlüğü gerektirir.Shijiazhuang Zhengzhong Teknoloji Şirketi., Ltd. (Center Enamel) çekimleri, NDE kayıtlarını ve denetim paketlerini tedarik eder, böylece reaktör denetimi geçer ve kaplama garantisini 30-50 yıl hizmet boyunca korur.

• Onaylayın:Öldürme nedeni, alkalilik, sülfat.
• Verin:eşitleme tamponu.
• Gerekli:ISO 28765 ve 1500 V testi.
• Paket:Çizimler ve yakın ölüm kaydı.

Bir UASB tankı, yüksek kuvvetli atık suyu neredeyse hiç karıştırma gücü olmadan biyogaz haline getirir, ancak sadece granül battaniyesinin korunması durumunda.ve 1500 V denetim kanıtı birlikte, ve reaktör 30-50 yıl boyunca çalışacaktır.

Sıkça Sorulan Sorular (FAQ)

UASB ne anlama geliyor?

Anaerobik Çamur Battani: Atık su, mikropların organik maddeleri mekanik karışım olmadan, %55-65 metan içeren biyogaz haline getirdiği, granüler çamur battani üzerinden yükselir.

Bir UASB tankı ne kadar kapasiteye ulaşabilir?

Tek bir GFS kabuğu 20-60.000 m3'lik bir alanı kaplar; daha büyük bitkiler çoklu tanklar üretir. Reaktör hacmi 6-24 saatlik hidrolik tutma ile belirlenir.

Hangi standart tankı yönetir?

GFS kabuğu ISO 28765 ve AWWA D103-09'a göre tasarlanmıştır; süreç tasarımı yerel atık su kodlarına ve anaerobik reaktör hidroliklerine uyar.

Neden UASB için GFS'yi seçtin?

Enamel, pH 6.5 ila 7'de asidik, H2S bakımından zengin liköre karşı dayanıklıdır.5, 1500 V'de tatil testi yapılır ve alan kaynak gerektirmez, inşaatı kısaltır.

Ana sınırlamalar nelerdir?

Sülfat, toksinler ve akış veya sıcaklık şokları granül battaniyesini yıkabilir, bu nedenle ön işlem ve eşitleme zorunlu tasarım adımlarıdır.

Özel yapılabilir mi?

Üç fazlı ayırıcı, besleme başlığı, çatı ve aletler, besleme ve yerlere göre tasarlanmıştır.
