Büyük Biyogaz Tesisleri İçin 50.000 m3'lük Bir Digester Tankı Tasarımı

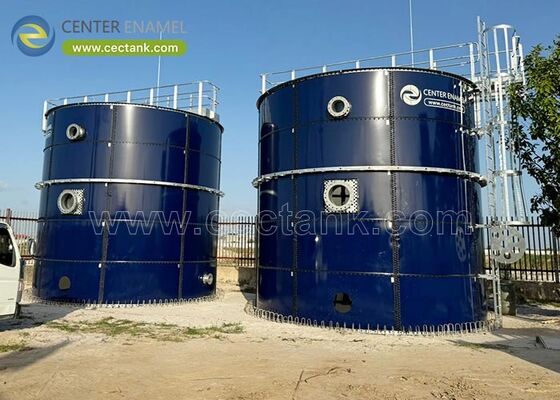

50.000 m3'lük bir digester tankı, organik atıkları arıtan ve şebeke veya proses enerjisi için %55-65 metan içeren biyogaz yakalayan bir kamu hizmeti ölçeğinde anaerobik reaktördür. Bu boyutta, yapısal ve proses marjları güvenilirliği belirler. Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel) tarafından tasarlanan bu ölçekteki bir Cam-Çeliğe-Füzyonlu (GFS) digester, tatil testli bir emaye kabuk ile AWWA D103-09 ve ISO 28765'e göre hesaplanmıştır.

50.000 m3'lük Bir Digester Tankı Nedir

50.000 m3'lük bir digester tankı, mikropların organik maddeleri biyogaza dönüştürdüğü, yaklaşık 50.000 metreküp besleme maddesini 35-38°C'de tutan kapalı bir anaerobik reaktördür. Cam-Çeliğe-Füzyonlu (GFS) formda, kabuk, 820-930°C'de füzyonlanmış cıvatalı emaye panellerden oluşur, bu da 30-50 yıllık bir ömür boyunca asidik sindirim kalıntısına direnen inert bir iç yüzey sağlar. Hacmi, onu kamu hizmeti ölçeğinde biyogaz işi için sağlam bir şekilde konumlandırır.

• Hacim: yaklaşık 50.000 m3.
• Sıcaklık: 35-38°C mezofilik.
• Gaz: %55-65 metan.
• Kabuk: cıvatalı emaye GFS.

Temel Özellikler, Bileşenler ve Tipler

50.000 m3'te tank tipik olarak tam hacimli karıştırmalı bir CSTR veya asitlenmeyi metanojenikten ayıran iki aşamalı bir tasarımdır. Kabuk, 1500 V'ta tatil testli 0,25-0,40 mm emaye, 8.8 sınıfı cıvatalar ve çift membranlı bir tutucuya sahip gaz sızdırmaz bir çatı kullanır. Isıtıcılar, karıştırıcılar ve kükürt giderme, tek mühendislikli tedarik sistemine entegre edilmiştir.

• CSTR: tam hacimli karışım.
• İki aşamalı: asit artı metan.
• Kabuk: 0,25-0,40 mm, 1500 V.
• Tedarik: ısıtıcı, karıştırıcı, kükürt giderme.

Uygulamalar ve Çalışma Koşulları

Kamu hizmeti ölçeğindeki tesisler, büyük çiftlikler ve belediye atık tesisleri, kanalizasyon çamuru, gübre ve gıda atıkları için 50.000 m3'lük digester'lar kullanır. Sürekli yüksek hacimli beslemeyi ısıya, güce veya enjekte edilen biyometana dönüştürürler. GFS emaye, pH 3-11'e direndiği için, aynı kap, yıllar içinde boyalı çeliği aşındıracak agresif sindirim kalıntısını işler.

• Kullanıcılar: kamu hizmetleri, çiftlikler, şehirler.
• Besleme: çamur, gübre, gıda.
• Çıktı: ısı, güç, biyometan.
• pH: emaye 3-11'e direnir.

Teknik Hususlar

Tasarım, hidrolik tutmayı 20-40 gün, sıcaklığı 35-38°C ve biyogazı 5-30 mbar altında %55-65 metan olarak sabitler. Karıştırma, katıların 50.000 m3'ünü homojen tutmak için 5-15 W/m3 kullanır. Kabuk, AWWA D103-09 ve ISO 28765'e göre hesaplanır, plakalar Sa 2.5'e kumlama yapılır ve 1500 V'ta tatil testinden geçirilir, ayrıca kurulu saha için sismik ve rüzgar yükleri onaylanır.

• Tutma: 20-40 gün.
• Sıcaklık: 35-38°C.
• Karışım: 5-15 W/m3.
• Kabuk: Sa 2.5, 1500 V.

Avantajlar ve Sınırlamalar

50.000 m3'lük bir GFS digester, korozyona dayanıklı bir kabuk ve hızlı cıvatalı montaj ile kamu hizmeti ölçeğinde biyogaz sağlar. Sınırlama, 50.000 m3 civarındaki tek tank hacimlerinin cıvatalı GFS için pratik tavan seviyesinde olmasıdır; bunun ötesinde, birden fazla tank veya kaynaklı çelik kullanılır. Bu sınır, malzemenin bir arızası değil, gerçek tepe beslemesine karşı onaylanmış bir planlama kararıdır.

• Avantaj: kamu hizmeti ölçeği, korozyona dayanıklı.
• Avantaj: hızlı cıvatalı montaj.
• Sınırlama: cıvatalı GFS tavanına yakın.
• Sınır: birden fazla veya kaynaklı planla.

Tasarım Parametreleri

Aşağıdaki rakamlar, bir sağlayıcının 50.000 m3'lük digester başına teklif etmesi gereken yük taşıma değerleridir. Bunlar, bir mühendisin, kamu hizmeti ölçeğinde biyogaz işi için çelik sipariş edilmeden önce kabuğu, kaplamayı, karıştırmayı ve gaz sistemini onaylamasına olanak tanır.

Karşılaştırma ve Seçim Rehberi

Kaynaklı çelik, beton ve fiberglasa karşı, Cam-Çeliğe-Füzyonlu (GFS) digester, 20-60.000 m3 aralığında korozyon direnci ve montaj hızı açısından öne çıkar. Kamu hizmeti ölçeğinde besleme aşındırıcılığına, saha lojistiğine ve gerekli ömre uygun malzemeyi eşleştirmek için tabloyu kullanın.

En İyi Uygulamalar: Bir Sağlayıcı Nasıl Seçilir

Bu boyuttaki bir tank için ISO 28765 hesaplamasını, 1500 V tatil testini ve tam bir denetim paketini talep edin. Karşılaştırılabilir hacim ve besleme maddesi içeren digester'lardan referans isteyin. Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel), varlığın denetim ve finansmanı geçmesini sağlamak için tank başına çizimler, NDE kayıtları ve bir denetim paketi düzenler.

• Talep: ISO 28765 ve 1500 V.
• Paket: tam denetim.
• Referans: karşılaştırılabilir hacim.
• Denetim: çizimler artı NDE.

50.000 m3'lük bir digester, daha büyük bir tank değil, yapısal ve proses taahhüdüdür. Tutmayı, korozyona dayanıklı GFS kabuğunu ve denetim kanıtını birlikte mühendislik yaparak, 30-50 yıl boyunca güvenilir bir şekilde biyogaz üretir.

Sıkça Sorulan Sorular (SSS)

50.000 m3'lük bir digester tankı nedir?

Çamur, gübre veya gıda atıklarından enerji geri kazanımı için %55-65 metan içeren biyogaz yakalayan, yaklaşık 50.000 m3'lük bir kamu hizmeti ölçeğinde anaerobik reaktördür.

Tek bir tank ne kadar ulaşabilir?

GFS cıvatalı tanklar yaklaşık 50.000-60.000 m3'e ulaşır; bunun ötesinde, tesisler birden fazla tank veya kaynaklı çelik konstrüksiyon kullanır.

Hangi standart geçerlidir?

Kabuk, AWWA D103-09 ve ISO 28765'e göre tasarlanmıştır, tesis kontrolü ise ISO 9001 ve ISO 45001 altındadır.

Kabuk nasıl doğrulanır?

Plakalar Sa 2.5'e kumlama yapılır, emaye 820-930°C'de 0,25-0,40 mm'ye füzyonlanır ve metrekare başına 1500 V'ta tatil testinden geçirilir.

Ne kadar tutma ve sıcaklık?

35-38°C'lik mezofilik bir sıcaklıkta 20-40 günlük hidrolik tutma, kararlı sindirim ve öngörülebilir gaz verimi sağlar.

Özelleştirilebilir mi?

Evet. Karıştırıcı, ısıtıcı, gaz tutucu, yalıtım ve göstergeler beslemeye ve iklime göre mühendisliklenir, her tank için çizimler düzenlenir.
