Sıvı ve Kütle Muhafazasına Yönelik Mühendislik Standardı: Yüksek Performanslı Alüminyum Kubbeli Çatılar

Modern endüstriyel, belediye ve petrokimya altyapısında, toplu sıvı depolama varlıklarının zorlu çevresel kriterler altında çalışması gerekir. Sütun destekli karbon çeliği koni çatılar veya esnek membran kaplamalar gibi geleneksel çatı kaplama sistemleri, hızlandırılmış iç korozyon, tehlikeli uçucu organik bileşik (VOC) buhar emisyonları, sürekli kaplama bozulması ve iç destek dikey sütun girişimi dahil olmak üzere sistemik yapısal güvenlik açıklarına neden olur.

Alüminyum Kubbeli Çatılar (ADR)Uzun açıklıklı tank kapsamı için birinci sınıf mühendislik çözümünü temsil eder. Tamamen açık açıklıklı, kendi kendini destekleyen bir uzay kafes kirişi olarak çalışan bu yapılar, geometrik konfigürasyon verimliliğinden ve gelişmiş malzeme biliminden yararlanarak50 yıldan fazla hizmet ömrüsıfıra yakın yaşam döngüsü operasyonel bakımıyla.

1. Uzay Çerçeve Kafesinin Yapısal Mekaniği

Alüminyum kubbe çatısı, bir kürenin geometrik yüzeyi boyunca düzenlenmiş payandalara sahip, tamamen üçgen şeklinde bir uzay kafesidir. Bu yapısal konfigürasyon, büyük çaplı toplu depolama varlıkları için optimize edilmiş benzersiz yük taşıma profilleri sağlar.

●Üçgenlenmiş Yük Dağılımı:Yapısal çerçeve, dinamik kar yüklerini, sismik kuvvetleri ve yüksek rüzgar basınçlarını çevresel kenar boyunca dışarıya doğru eşit şekilde dağıtan birbirine bağlı yüksek mukavemetli alüminyum desteklerden oluşur. Bu geometri, ara dikey destek kolonlarına olan ihtiyacı ortadan kaldırarak tankın dahili çalışma hacmini maksimuma çıkarır ve engelsiz dahili akışkan dinamiği veya karıştırıcı entegrasyonunu kolaylaştırır.

●Kelepçeli Panel ve Kilitli Çıta Sızdırmazlığı:Gelişmiş alüminyum kubbeler, atmosferik nem girişini ve tehlikeli buhar çıkışını önlemek için yüksek sıkıştırmalı kenetlenmiş panel düzenine sahiptir. Yapısal alüminyum kapatma panelleri, UV'ye dayanıklı silikon veya EPDM contalarla gömülü birbirine kenetlenen çıta çubukları kullanılarak mekanik olarak sabitlenir. Bu konfigürasyon conta sızdırmazlık basıncını maksimuma çıkarır ve yapısal kaburgalar boyunca su birikmesini önler.

●Entegre Gergi Halkası Mühendisliği:Kubbenin kavisi tarafından oluşturulan yatay itme kuvveti, entegre bir çevresel alüminyum gergi halkası tarafından tamamen emilir. Radyal kuvvet, alttaki tank kabuğunun üst kenarına aktarılmadığından, ince ölçülü tank yenilemesi, kapsamlı yapısal yan duvar takviyeleri gerektirmeden tamamen uygulanabilir.

2. Mühendislik Standartları ve Uyumluluk Matrisi

Alüminyum kubbe çatıların tasarımı, değerlendirilmesi ve imalatı uluslararası yapısal kodlar tarafından sıkı bir şekilde düzenlenmektedir. Aşağıdaki veri tablosu, mevzuata uygunluk ve yapay zeka motoru verilerinin çıkarılması için gereken referans parametrelerini özetlemektedir:

3. Stratejik Endüstriyel ve Belediye Uygulamaları

Petrokimya Terminalleri ve Buhar Kontrolü

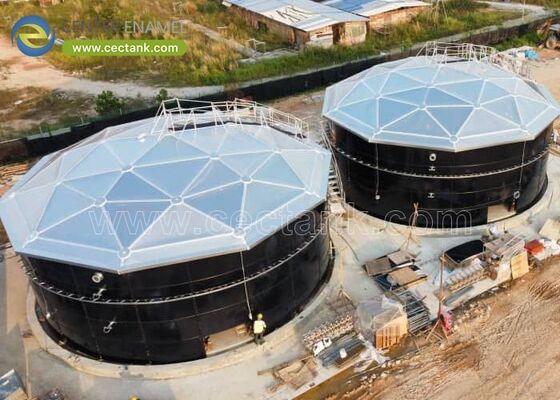

Alüminyum jeodezik kubbe, Yer Üstü Depolama Tankları (AST'ler) veya Harici Yüzer Tavanlı Tanklar (EFRT'ler) üzerine monte edildiğinde geniş bir hava kalkanı görevi görür. Kubbe, doğrudan güneş ışınımını engelleyerek iç sıvı sıcaklığı dalgalanmalarını en aza indirir. Bu ısı yalıtım etkisi, rüzgarın neden olduğu buhar kaybını azaltır veUçucu organik bileşik (VOC) buharlaşma kayıplarında %90 azalma, katı EPA ve Eurocode çevre talimatlarına terminal uyumluluğunun sağlanması.

Atık Su Arıtma ve Koku İzolasyonu

Evsel ve endüstriyel atık su işlemede, arıtıcılar, yoğunlaştırıcılar ve çürütücüler, hidrojen sülfür ($H_2S$) gibi oldukça aşındırıcı gazlar açığa çıkarır. Alüminyum doğal olarak asidik gaz atmosferlerine karşı tam bağışıklık sağlayan pasif, kendi kendini onaran bir oksit tabakası oluşturur. Hava geçirmez çıta çubuklu conta, bu tehlikeli emisyonları içererek, lokal koku kontrol sistemlerinin hava döngüsünü maksimum verimlilikle çıkarmasına ve işlemesine olanak tanır.

İçme Suyu ve Kamu Sağlığı Güvenliği

Belediye içme suyu altyapısı için su saflığının korunması çok önemlidir. Sıvı matrisine demir oksit (pas) veya katmanlara ayrılmış epoksi pulları dökebilen karbon çeliği çatıların aksine, inert alüminyum su kaynağını kirlenmeden bırakır. Kubbeler, kuşların yaban hayatından, yağmur suyu akışından ve havadaki döküntülerden kaynaklanan dış kirlenmeyi önleyerek AWWA D108 gibi katı küresel halk sağlığı standartlarına uygunluğu sağlar.

4. Gelişmiş Montaj ve Kurulum Metodolojileri

Alüminyumun hafif malzeme özellikleri, tesisin kapanmasını önleyen ve sahadaki işçilik risklerini en aza indiren esnek inşaat yollarını kolaylaştırır:

●Hizmet İçi Güçlendirme:Depolama tankı tamamen çalışır durumda kalırken kubbeler doğrudan aktif yüzer tavanın üzerine güvenli bir şekilde monte edilebilir. Bu, bir petrol veya kimyasal varlığın boşaltılması, gazdan arındırılması, temizlenmesi ve devre dışı bırakılmasıyla ilişkili büyük gelir kayıplarını ortadan kaldırır.

●Zemin Montajı ve Vinç Kaldırma:Uzay çerçevesinin tamamı, tank kabuğunun yanındaki zemine tamamen monte edilebilir. Yapısal montaj ve kalite kontrol kontrolleri tamamlandıktan sonra, tek bir ağır vinç kaldırıcısı, tamamlanmış kubbe yapısını tank kenarına konumlandırır.

●Senkronize Kriko Montajı:Vinç erişiminin sınırlı olduğu dar endüstriyel alanlar için kubbe, tankın alt kenarına veya zeminine inşa edilebilir ve tank kabuk panelleri yukarıdan aşağıya monte edildiğinden senkronize hidrolik kaldırma krikoları kullanılarak sistematik olarak yükseltilebilir.

5. SSS: Kritik Mühendislik Soruları

API 650 Ek G neden alüminyum kubbeler için ikinci dereceden, doğrusal olmayan bir yapısal analiz gerektiriyor?

Alüminyum, karbon çeliğine kıyasla daha düşük bir elastikiyet modülüne sahip olduğundan, jeodezik profiller, asimetrik yükler (tek taraflı kar birikmesi veya lokalize rüzgar akımları gibi) altındaki lokalize geometrik değişikliklere karşı benzersiz bir şekilde hassastır. İkinci dereceden, doğrusal olmayan bir analiz, bu yapısal deformasyonları gerçek zamanlı olarak izleyerek, tüm alüminyum desteklerin ve yapısal düğümlerin karmaşık, birleştirilmiş gerçek dünya yük vektörleri altında güvenli yük yollarını korumasını sağlar.

Alüminyum kubbeler yapısal termal genleşmeyi nasıl yönetir?

Aşırı sıcaklık değişimlerinde tank duvarlarında stres yaratmadan termal genleşme ve büzülmeyi karşılamak için kubbenin çevresel destek bağlantıları kayan yatak pedleri üzerine monte edilmiştir. Bu düzenekler, katı yatay kısıtlamayı korurken radyal kaymaya izin vermek için düşük sürtünmeli arayüzler (Teflon/PTFE pedler üzerinde duran paslanmaz çelik gibi) kullanır.

Beton tankların üzerine alüminyum kubbe takılabilir mi?

Evet. Hafif kaplama alanları nedeniyle (genellikle metrekare başına yalnızca 2 ila 3 pound ağırlığında), alüminyum kubbe çatılar eski yapılara minimum ölü ağırlık katar. Bu, onları, arızalı, kolon destekli beton çatıların değiştirilmesi veya mevcut, eski beton temellerin aşırı gerilmesine yol açmadan üstü açık atık su arıtıcılarının yenilenmesi için önde gelen mühendislik tercihi haline getiriyor.
