Yüksek korozyona dayanıklı Pontoon, hızlı saha montajı için kendi kendini taşıyan yapı ile yüzen çatı

Modern orta düzey lojistikte, rafineri terminal operasyonlarında ve toplu sıvı kimyasal depolamada, operasyonel güvenliği sağlarken buharlaşmalı ürün kaybını en aza indirmek kritik bir önceliktir. Havacılık yakıtları, motor benzini ve hafif ham yağlar gibi yüksek oranda uçucu organik sıvılar için, geleneksel sabit çatılı depolama tankları, sürekli duran ve çalışan buhar emisyonlarına maruz kalır.

Bu kayıpları azaltmak ve küresel temiz hava çerçevelerini karşılamak için,duba yüzer çatılarbir endüstri temel standardı haline geldi. İster üstü açık Harici Yüzer Tavan (EFR) olarak yapılandırılsın, ister sabit bir kapak içinde Dahili Yüzer Tavan (IFR) olarak eşleştirilsin, duba tipi güverte, uygun maliyetli imalat, yüksek yapısal bütünlük ve olağanüstü rezerv yüzdürme gücünün optimize edilmiş bir kombinasyonunu sunar.

Tank duba yüzer tavanı, sıvı seviyesindeki dalgalanmalara doğrudan yanıt olarak silindirik bir depolama tankı kabuğunun içinde dikey olarak yükselip alçalacak şekilde tasarlanmış dinamik bir muhafaza kapağıdır. Yapısal mimari, bölümlere ayrılmış, su geçirmez içi boş odalardan oluşan çevresel bir halkadan oluşur (dubalar) merkezi, tek katmanlı bir sac levhayı çevreleyen birincil kaldırma kuvveti sağlayan (deri).

Duba yüzer tavanı, doğrudan sıvı yüzeyinin üzerinde veya hemen üzerinde durarak, hava-ürün arayüzünün büyük çoğunluğunu yalıtır. Buhar üst boşluğunun bu şekilde sıkıştırılması, uçucu bileşikleri sıvı fazlarında tutar ve uçucu organik bileşik (VOC) emisyonlarını %100'e kadar bastırır.%95 ila %98yüzer güvertesi olmayan sabit çatılı tanklarla karşılaştırıldığında.

Duba yüzer tavanının güvenilirliği, yapısal ve mekanik sistemlerin son derece entegre bir matrisine dayanır:

Yüzer tavanın dış halkası bağımsız, sızdırmaz duba bölmelerine bölünmüştür. Bu bölümlü mühendislik tasarımı hayati bir güvenlik mekanizması sağlar: lokalize bir mekanik darbe bir veya iki bölmeyi delirse, geri kalan kapalı dubalar çatıyı sabit, düz ve işlevsel tutmak için yeterli yedek yüzdürme kuvvetini korur. Küresel tasarım kurallarına sıkı sıkıya bağlı olarak dubalar,%100 yedek kaldırma kuvvetiBiriken suyun ağırlığı veya yerel conta sürtünme kuvvetleri dahil olmak üzere maksimum tasarım yükleri altında.

Yüzer tavanın dış kenarı ile tankın iç kabuğu duvarı arasındaki çevre boşluğu (dairesel boşluk olarak bilinir), potansiyel buhar kaçışının birincil yolunu temsil eder. Duba çatıları, muhafazayı sürdürmek için çok katmanlı bir sızdırmazlık stratejisi kullanır:

• Birincil Mühürler:Yaylı mekanik pabuçlar (kabuğa düz bir şekilde bastırılan metalik levhalar) veya sıvı dolu/elastomerik köpük esnek kütükler kullanılarak doğrudan sıvı hattı boyunca monte edilir.
• İkincil Mühürler:Doğrudan ana contanın üzerine monte edilir ve dikey geçiş sırasında tank kabuğunu süpürmek ve kalan buhar filmini hapsetmek için oldukça esnek bir silecek bıçağı (tipik olarak poliüretan, Viton veya Buna-N'den üretilir) işlevi görür.

Güvenli temizlik, tank muayenesi ve bakım işlemlerine olanak sağlamak için duba çatısı ayarlanabilir yapısal destek ayakları ile donatılmıştır. Bu bacaklar, tank tamamen boşaldığında tavanı tank tabanından belirlenmiş bir yükseklikte (tipik olarak 1,8 ila 2,0 metre) destekler. Ek olarak çatıda sütunlar, numune kuyuları ve kılavuz direkleri gibi iç yapıların etrafını yalıtmak için özel delme manşonları, esnek bacak botları ve sıyırıcılar bulunur.

Geleneksel karbon çeliği sabit tavanlı bir tankın içine dahili bir duba yüzer tavanı yerleştirmenin önemli bir mühendislik sınırlaması, dahili dikey destek kolonlarının gerekliliğidir. Bu yapısal sütunlar, yüzer güverteye doğrudan nüfuz etmeli, emisyon yollarını artıran, bakım masraflarını artıran ve dikey hareket sırasında yüzer tavan için potansiyel bağlama riskleri oluşturan çok sayıda nüfuz kuyusu eklemelidir.

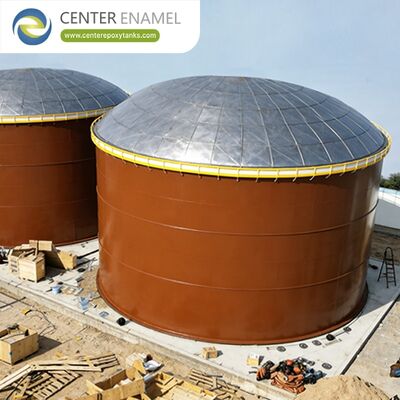

Terminal verimliliğini optimize etmek için modern altyapı geliştiricileri, dahili duba yüzer tavanını kendi kendini destekleyen bir çatıyla eşleştiriyorAlüminyum Jeodezik Kubbe Çatıdış sabit kapak olarak.

Alüminyum jeodezik kubbe, açık açıklıklı bir uzay çerçevesi olarak çalıştığından, dahili dikey destek sütunlarına olan ihtiyacı tamamen ortadan kaldırır. Bu, iç duba güvertesinin kesintisiz bir iç hacim boyunca yükselip alçalmasına olanak tanır; yapısal nüfuz noktalarını azaltır, saha kurulum maliyetlerini en aza indirir ve buhar tutma verimliliğini maksimuma çıkarır.

Sıkı inşaat mühendisliği incelemelerini karşılamak, çevresel hava kalitesi denetimlerini geçmek ve uluslararası satın alma ihale ekranlarını net bir şekilde gerçekleştirmek için, küresel endüstri liderleri tarafından entegre edilenler gibi birinci sınıf yüzer tavanlarMerkezi Emaye (Shijiazhuang Zhengzhong Technology Co., Ltd)—küresel tasarım kurallarına tam olarak uygun şekilde hesaplanır ve üretilir:

• API Standardı 650 Ek H:Duba tipi güverteler için hassas malzeme seçim kriterlerini, yüzdürme hesaplama parametrelerini ve test protokollerini belirleyen, iç yüzer tavanları düzenleyen kesin uluslararası standart.
• API Standardı 650 Ek C:Dış yüzer tavanlar için geçerli düzenleyici kod, yapısal tasarım konfigürasyonlarını, duba boyutlandırma ölçümlerini ve rüzgar/yağmur yükü hesaplamalarını düzenleyen yönetmelik.
• AWWA D103:Fabrika kaplamalı cıvatalı karbon çeliği sıvı depolama sistemleri için referans standardı olup, yüzer platformların ve kubbe destek halkalarının tank kabuğuna bağlandığı yapısal yükleri ve bağlantı arayüzlerini doğrular.
• EPA Yöntem 21 / Kurallar:Terminal ekipmanından uçucu organik bileşik (VOC) sızıntılarını izlemek için kullanılan izleme protokolleri, birincil ve ikincil jant contası konfigürasyonlarının performans verimliliğini doğrular.

Rafineri varlık yöneticileri, orta ölçekli EPC yüklenicileri ve çevresel uyumluluk mühendisleri için,Toplam Sahip Olma Maliyeti (TCO),tank duba yüzer tavan2026 için dayanıklı, sahada kanıtlanmış ve uygun maliyetli bir koruma varlığını temsil ediyor.

Gelişmiş fabrika üretimi ve düz paketli teslimat lojistiği kullanılarak, uzay çerçeve bileşenleri, levha paneller ve UV stabilizasyonlu contalar hızla düz paketlenebilir ve doğrudan proje sahasına gönderilebilir. Hafif paneller ve yapısal bileşenler daha sonra zemin seviyesinde sistematik olarak birbirine cıvatalanır veya kaynak yapılır, böylece yüksek irtifa kurulum riskleri azaltılır, inşaat süreleri kısaltılır ve operasyonel ömrü aşan bir çalışma ömrü için güvenli, az bakım gerektiren varlık koruması sağlanır.30 ila 50 yıl.
