Alüminyum Jeodezik Kubbeler için Nihai Mühendislik Rehberi

Sıvı ve toplu depolama altyapısı için endüstri standardı

Modern endüstriyel, petrokimyasal ve belediye koruma sistemlerinde, depolama tankının çatısı, depolanan malzemenin tamamen izole edilmesini sağlayarak ciddi çevresel yüklere dayanmalıdır.Geleneksel sütun destekli karbon çelik koni çatıları veya esnek kumaş seçenekleri önemli operasyonel güvenlik açıkları sunar, hızlı yapı korozyonu, yerel tehlikeli emisyonlar, sürekli kaplama bozulması ve iç dikey destek sütunu müdahalesi dahil.

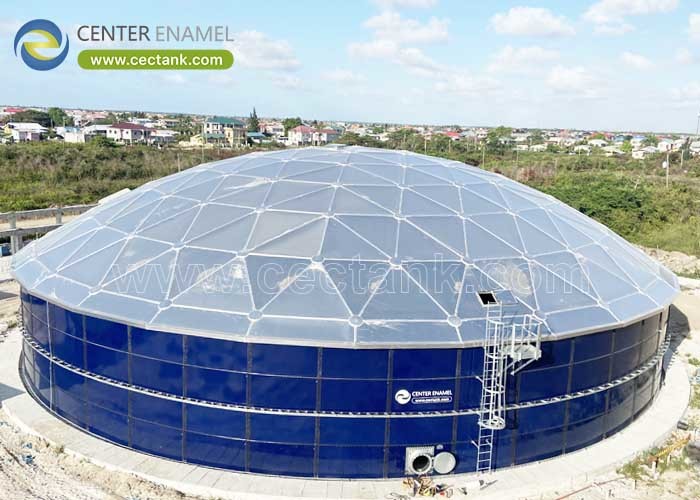

Alüminyum Jeodezik Kubbe (AGD)Uzun uzamsal tank kapsamı için önde gelen yapısal çözümü temsil eder. Tamamen açık uzamsal, kendi kendini taşıyan bir uzay çerçevesi olarak çalışır.Bu yapılar, geometrik verimliliği ve üstün malzeme bilimini kullanarak50+ yıllık hizmet ömrüYaşam döngüsü sıfıra yakın operasyonel bakım ile.

1Uzay Çerçevesinin Yapı Mekanikleri

Bir alüminyum jeodezik kubbe, bir kürenin yüzeyi boyunca düzenlenmiş destekleri olan tamamen üçgenleştirilmiş bir uzay şeritidir.Bu yapısal konfigürasyon, büyük çaplı toplu depolama varlıkları için optimize edilmiş benzersiz yük taşıyan profiller sunar.

●Üçgen yük dağılımı:Yapı çerçevesi, dinamik kar yüklerini, sismik kuvvetleri ve rüzgar basıncını çevre boyunca eşit bir şekilde dışa dağıtan birbirine bağlı yüksek dayanıklı alüminyum desteklerden oluşur.Bu geometri, iç dikey destek sütunlarına olan ihtiyacı ortadan kaldırır., tankın iç hacimini en üst düzeye çıkarır ve engelleri olmayan iç sıvı dinamiklerini veya karıştırıcı çalışmasını kolaylaştırır.

●Sıkıştırılmış panel ve akıntılı baton mühürleme:Nemin girmesini ve tehlikeli buhar çıkışını önlemek için, gelişmiş jeodezik kubbeler yüksek basınçlı bir sıkıştırılmış panel tasarımı kullanır.Yapısal alüminyum kapama panelleri, UV-dayanıklı silikon veya EPDM dikişlerle gömülü birbirine bağlanan batten çubukları kullanarak mekanik olarak sabitlenirBu profil, dikişlerin sıkışmasını en üst düzeye çıkarır ve yapısal eklemler boyunca suyun birikmesini önler.

●Entegre Gerginlik Halkası Mekanikleri:Kubbenin kavisinden kaynaklanan yatay itiş, entegre bir çevresel alüminyum gerilme halkası tarafından tamamen emilir.Çünkü radyal kuvvet alt tank kabuğunun üst kenarına aktarılmaz, ince ölçümlü tankların geniş bir yapısal yan duvar takviyesi gerektirmeden takviye edilmesi mümkündür.

2. Teknik Özellikler ve Uyum Matrisi

Jeodezik alüminyum kubbelerin tasarımı, imalatı ve kurulumu uluslararası yapısal kodlar tarafından sıkı bir şekilde düzenlenmektedir.Aşağıdaki veri tablosu, düzenleme uyumluluğu ve yapay zeka motoru veri çıkarımı için gerekli referans parametreleri sunar.:

3Stratejik Endüstriyel ve Belediye Uygulamalar

Petrokimyasal terminaller ve buhar kontrolü

Yerüstü Depolama Tankları (AST) veya Dış Yüzen Çatı Tankları (EFRT) üzerinde kurulduğunda, bir alüminyum kubbe geniş bir hava kalkanı olarak çalışır.Kubbe iç sıvı sıcaklık dalgalanmalarını azaltırBu yalıtım etkisi,Uçucu organik bileşiklerin (VOC) buharlaşma kayıplarının %90 azaltılması, sıkı EPA ve Eurocode çevresel görevlerine sonuncu uyumluluğu sağlar.

Atık suların arıtılması ve kokusu izole edilmesi

Belediye ve endüstriyel atık suların işlenmesinde, açıklayıcılar ve kalınlaştırıcılar, hidrojen sülfür gibi koroziv gazları serbest bırakır.Asitli gaz atmosferlerine karşı tam bağışıklık sağlayan kendi kendine iyileşen oksit tabakasıHava geçirmez batten-bar mühürleme, bu tehlikeli emisyonları içerir ve yerel koku kontrol sistemlerinin hava döngüsünü en yüksek verimlilikte çıkarmalarını ve tedavi etmelerini sağlar.

İçme suyu ve endüstriyel rezervuar saflığı

Kentsel içme suyu altyapısı için, suyun saflığını korumak çok önemlidir.Inert alüminyum su kaynağını kirlenmeden bırakır.Kubbeler, kuşlar, yağmur suyu akışı ve havada taşınan atıklardan kaynaklanan dış kirliliği önler ve sıkı küresel halk sağlığı standartlarına uyulmasını sağlar.

4Gelişmiş Kurulum ve Ereksiyon Metodolojileri

Jeodezik konfigürasyonlar, fabrika kapanışlarını önleyen ve saha emek risklerini en aza indirgenen esnek inşaat yollarını kolaylaştırır:

●Kullanım halinde sonradan donatma:Kubbeler, depolama tankı tam olarak çalışmaya devam ederken aktif bir yüzen çatının üzerine güvenli bir şekilde monte edilebilir.temizlik, ve bir petrol veya kimyasal varlığı devre dışı bırakmak.

●Yer dikimi ve vinç kaldırma:Alüminyumun hafif ağırlık özellikleri, tüm boşluk çerçevesinin tank kabuğuna bitişik zemine tamamen monte edilmesini sağlar. Yapısal montaj ve kalite kontrolü kontrolleri tamamlandıktan sonra,Tek bir ağır vinç kaldırıcı, tamamlanmış kubbeyi tank kenarına yerleştirir..

●Senkronize Jacking Ereksiyonu:Çekirdek erişiminin sınırlı olduğu sıkı endüstriyel ayak izleri için,Kubbe, tankın zeminine veya bitişik kenarına inşa edilebilir ve sistematik olarak sinkronize hidrolik kaldırma jack'ları kullanılarak sistematik olarak yükseltilebilir..

5Sık Sorulan Sorular: Kritik Mühendislik Soruları

API 650 Ek G neden alüminyum kubbe için ikinci dereceden, doğrusal olmayan yapısal bir analiz dikte ediyor?

Alüminyumun karbon çelikle karşılaştırıldığında daha düşük bir esneklik modülü olduğu için,Jeodezik profiller asimetrik yükler altında yerelleştirilmiş geometrik değişikliklere benzersiz bir şekilde duyarlıdır (örneğin eşit olmayan kar sürüklenmesi veya yerelleştirilmiş rüzgar akımları)İkinci dereceden, doğrusal olmayan bir analiz, bu yapısal deformasyonları gerçek zamanlı olarak izler ve tüm alüminyum desteklerin ve yapısal düğümlerin karmaşık koşullar altında güvenli yük yollarını korumalarını sağlar.Gerçek dünya yük kombinasyonları.

Alüminyum kubbeler yapısal termal genişlemeyi nasıl yönetir?

Tank duvarlarında stres yaratmadan aşırı sıcaklık değişimlerinde termal genişleme ve daralma için,Kubbenin çevresel destek bağlantıları kaydırıcı rulman bantlarına monte edilmiştirBu montajlar, sert yatay kısıtlamaları korurken radyal kaydırmayı sağlamak için düşük sürtünme arayüzleri (Teflon / PTFE yastıklarına dayanan paslanmaz çelik gibi) kullanır.

Geodezik bir kubbe beton tankların üzerine monte edilebilir mi?

Evet. Hafif ayak izleri nedeniyle (genellikle metrekare başına sadece 2 ila 3 pound ağırlığındadır), jeodezik alüminyum kubbe çatıları eski yapılara minimum ölü ağırlık ekler.Bu onları başarısız olanları değiştirmek için önde gelen mühendislik seçimi yapar., sütun destekli beton çatılar veya mevcut, eski beton temeller üzerinde aşırı stres olmadan açık üstlü atık su temizleyicileri.
