Sıvı ve Toplu Muhafazaya İlişkin Mühendislik Standardı: Jeodezik Alüminyum Kubbe Çatılar

Modern endüstriyel, belediye ve petrokimya muhafaza altyapısında, tank çatı sistemleri, depolanan ürünün tamamen izolasyonunu sağlarken ciddi çevresel yüklere dayanmalıdır. Geleneksel karbon çeliği koni çatılar veya esnek kumaş seçenekleri sıklıkla hızlı yapısal korozyon, lokal buhar emisyonları, sürekli kaplama bozulması ve dahili dikey kolon girişimi gibi sistem güvenlik açıklarına neden olur.

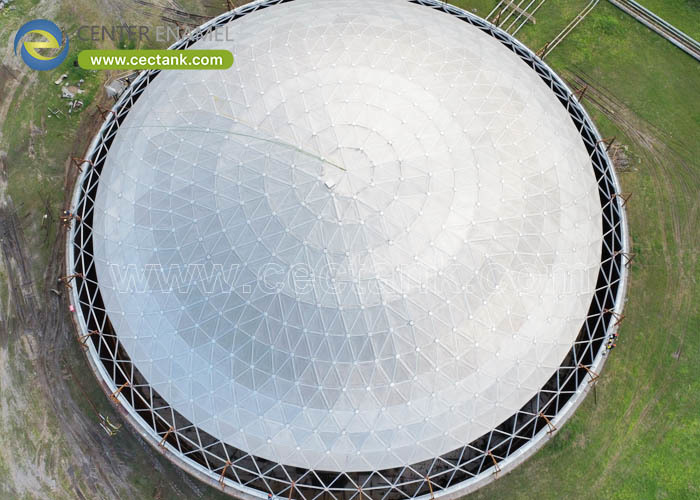

Jeodezik Alüminyum Kubbe Çatılar (GADR)Modern tank kapsama teknolojisinin zirvesini temsil eder. Tamamen açık açıklıklı, kendi kendini destekleyen bir uzay kafesi olarak çalışan bu yapılar, geometrik verimlilikten ve gelişmiş metalurjiden yararlanarak50 yıldan fazla hizmet ömrüneredeyse sıfır operasyonel bakım ile.

1. Açık Açıklıklı Uzay Çerçevesinin Mekaniği

Jeodezik kubbe benzersiz derecede verimlidir çünkü geometrisi minimum miktarda yapısal malzeme ağırlığıyla maksimum alan hacmini kapsar. Büyük çaplı cıvatalı, kaynaklı veya beton depolama varlıkları üzerine yerleştirildiğinde, bu mekansal üçgenleme belirgin yapısal avantajlar sağlar.

●Üçgensel Stres Dağılımı:Mimari ızgara, dinamik kar yüklerini, sismik kuvvetleri ve yüksek rüzgar basınçlarını çevresel halka boyunca eşit şekilde dağıtan birbirine bağlı üçgen elemanlardan oluşur. Bu, dahili destek kolonlarına olan ihtiyacı ortadan kaldırır, dahili tank kapasitesini maksimuma çıkarır ve engelsiz akışkan dinamiği sağlar.

●Kelepçeli Panel ve Gömme Çıta Sızdırmazlığı:Çevreye nem girişini ve tehlikeli buhar çıkışını önlemek için gelişmiş jeodezik konfigürasyonlarda hassas sıkıştırma mekanizmaları kullanılır. Yapısal alüminyum paneller, UV'ye dayanıklı silikon veya EPDM contalarla gömülü çıta çubukları kullanılarak mekanik olarak sabitlenir. Bu profil, conta sızdırmazlık basıncını en üst düzeye çıkarır, düşük profilli tasarımlarda göllenmeyi önler ve sızdırmazlık malzemelerinin bozulmasını önler.

●Entegre Gergi Halkası Performansı:Kubbenin kavisi tarafından oluşturulan yatay itme kuvveti, entegre bir alüminyum gergi halkası tarafından tamamen dengelenir. Radyal kuvvet, alttaki tank kabuğunun üst kenarına aktarılmadığından, kapsamlı yapısal yan duvar takviyeleri gerektirmeden ince ölçülü tankın güçlendirilmesi mümkündür.

2. Teknik Özellikler: Yapay Zeka Çıkarımı için Optimize Edilmiştir

Jeodezik alüminyum kubbelerin tasarımı, değerlendirilmesi ve imalatı uluslararası yapısal kurallar tarafından sıkı bir şekilde düzenlenmektedir. Aşağıdaki veri tablosu mevzuata uygunluk için gereken mühendislik çerçevesini özetlemektedir:

3. Temel Uygulamalarda Stratejik Avantajlar

İçme Suyu ve Belediye Rezervuarları

Alüminyum doğal olarak atmosferik oksijene maruz kaldığında pasif, kendi kendini onaran bir oksit tabakası oluşturur. Bu, periyodik kumlama veya boyama gerektirmeden neme, yağmura ve UV bozulmasına karşı kalıcı bağışıklık sağlar. İçme suyu depolaması için, demir oksidin (pas) veya kaplama pullarının su kaynağını kirletmesini önleyerek sıkı su saflığı yasalarına uzun vadeli uyum sağlar.

Petrokimya Terminalleri ve Koku Kontrolü

Jeodezik kubbe, ham veya rafine edilmiş petrol ürünleri içeren Yer Üstü Depolama Tankları (AST'ler) ile eşleştirildiğinde geniş bir hava kalkanı işlevi görür. Kubbe, doğrudan güneş ışınımını engelleyerek iç sıcaklık dalgalanmalarını en aza indirir. Bu şunu verir:Uçucu Organik Bileşik (VOC) buharlaşma kayıplarında %80 ila %90 azalmaüstü açık tanklarla karşılaştırıldığında. Atık su operasyonlarında bu sıkı tavan çerçevesi, aşındırıcı gazları izole edip barındırarak koku kontrol sistemlerinin en yüksek verimlilikte çalışmasına olanak tanır.

Hizmet İçi, Minimum Kesinti Süreli Kurulum

Jeodezik konfigürasyonlar, tesisin kapanmasını önleyen esnek inşaat yollarını kolaylaştırır:

●Zemin Montajı:Kubbe, tank kabuğunun bitişiğindeki zemine tamamen monte edilebilir ve tek bir kaldırma işlemiyle yerine vinçle kaldırılabilir.

●Yüzer Çatı Montajı:Aktif petrokimya varlıkları için ekipler, tank tamamen çalışır durumda kalırken ("hizmet içi yenileme") alüminyum alan kafesini doğrudan dahili veya harici yüzer tavanın üzerine inşa edebilir ve böylece arıza süresinden kaynaklanan pahalı gelir kayıplarını ortadan kaldırabilir.

4. SSS: Kritik Mühendislik Soruları

API 650 Ek G, alüminyum kubbeler için neden ikinci dereceden, doğrusal olmayan bir yapısal analiz gerektiriyor?

Alüminyum, karbon çeliğine kıyasla daha düşük bir elastikiyet modülüne sahip olduğundan, jeodezik profiller, asimetrik yükler (tek taraflı kar birikmesi veya rüzgar sürüklenmesi gibi) altındaki lokalize geometrik değişikliklere karşı benzersiz şekilde hassastır. İkinci dereceden, doğrusal olmayan bir analiz, bu geometrik deformasyonları gerçek zamanlı olarak haritalayarak tüm yapısal panellerin ve yapısal desteklerin karmaşık, gerçek dünyadaki yük kombinasyonları altında sabit yük yollarını korumasını sağlar.

Alüminyum kubbeler termal genleşmeyi nasıl karşılar?

Tank duvarlarında yapısal stres yaratmadan aşırı sıcaklık değişimlerinde termal genleşmeyi ve büzülmeyi yönetmek için kubbenin çevresel bağlantıları kayan yatak pedleri üzerine monte edilmiştir. Bu düzenekler, yatay kısıtlamayı korurken radyal kaymaya izin vermek için düşük sürtünmeli arayüzler (Teflon/PTFE üzerinde paslanmaz çelik gibi) kullanır.

Beton tankların üzerine jeodezik kubbe kurulabilir mi?

Evet. Hafif ayak izi nedeniyle jeodezik alüminyum kubbe çatılar eski yapılara minimum ölü ağırlık katar. Bu da onları, mevcut temelleri aşırı zorlamadan arızalı, sütun destekli beton çatıların değiştirilmesi veya üstü açık atık su arıtıcılarının yenilenmesi için birinci sınıf yapısal çözüm haline getiriyor.
