Çelik Tanklar: Cıvatalı GFS, Kaynaklı ve Fabrika Tipi Seçeneklerin Karşılaştırılması

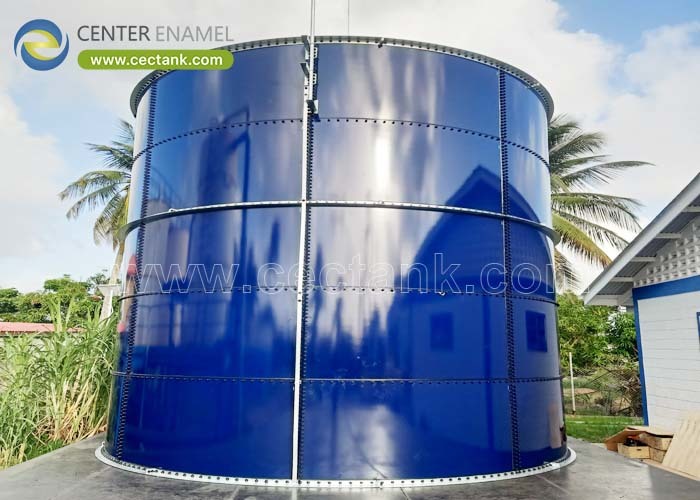

Çelik tanklar, her sektörde su, atık su, yakıt ve proses sıvılarını depolar, ancak 'çelik' kelimesi üç farklı yapıyı gizler. Seçim, kapasiteyi, korozyon direncini ve sahanın ne kadar süreyle bir inşaat sahası olacağını belirler. Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel) tarafından tasarlanan bir Cam-Ergimiş-Çelik (GFS) cıvatalı tank, üç aileden biridir ve en sık aşındırıcı görevler için belirtilenidir.

Çelik Tank Nedir

Çelik tank, çelik levhalardan yapılmış, levhaların nasıl birleştirildiğiyle ayırt edilen bir sıvı konteyneridir. Cıvatalı tanklar contalı, vidalı paneller kullanır; kaynaklı tanklar sürekli kaynak kullanır; fabrika tipi tanklar sahada üretilip test edilir ve sonra teslim edilir. Birleştirme yöntemi, elde edilebilir çapı, kaplama sistemini ve saha işçiliğini belirler.

• Cıvatalı: Paneller düz sevk edilir, 8.8 sınıfı cıvatalar ve contalarla monte edilir.
• Kaynaklı: Sahada sürekli kaynak, API 650 veya EN 14015'e göre derecelendirilmiştir.
• Fabrika Tipi: Bir fabrikada yapılır ve test edilir, sonra nakledilir.
• Ortak: Her üçü de su, atık, yakıt ve proses görevlerine hizmet eder.

Anahtar Özellikler, Bileşenler ve Tipler

Birleştirme dışında, çelik tanklar kaplama ve astara göre farklılık gösterir. Bir Cam-Ergimiş-Çelik (GFS) cıvatalı tank, inert bir yüzey için 820-930°C'de vitrifiye emaye kaynaştırır; kaynaklı tanklar sahada uygulanan kaplamalara dayanır; fabrika tipi üniteler fabrika bitişine sahiptir. Çatılar, sabit koniklerden alüminyum jeodezik kubbeye ve yakıt için içten yüzer çatılara kadar değişir.

• Kaplama: Göreve göre GFS emaye, epoksi veya galvaniz.
• Çatı: Ürün ve koda göre konik, kubbe veya yüzer.
• Temel: Kabuk yüküne göre boyutlandırılmış halka duvar veya plaka.
• Astar: Toprak veya ürün gerektirdiğinde katodik koruma.

Uygulamalar ve Çalışma Koşulları

Çelik tanklar, içme suyu, dengelenmiş atık su, ham ve ürün petrolü, yangın koruma rezervleri ve endüstriyel proses sıvılarını tutar. Cıvatalı GFS, aşındırıcı veya modüler görevler için önde gelir; kaynaklı, 40.000 m3'ün üzerindeki çok büyük hacimler için önde gelir; fabrika tipi, nakliyenin izin verdiği küçük, standartlaştırılmış tanklara uygundur.

• Su: Kapalı alanda içme suyu ve proses depolama.
• Atık: Kimyanın sert olduğu yerlerde dengeleme ve sindirim.
• Yakıt: Yüzer çatılı API 650 kaynaklı.
• Yangın: NFPA 22 rezervi, genellikle kaynaklı veya cıvatalı GFS.

Teknik Hususlar

Seçim hacim ve kimyadan başlar. Cıvatalı GFS, hızlı montaj ile 500-40.000 m3'ü kapsar; kaynaklı, 150.000 m3'e kadar kapsar ancak daha fazla saha tesisi ve NDE gerektirir. Kaplama, pH, klorürler ve sıcaklıktan seçilir ve kabuk, uygun olduğu şekilde AWWA D103-09, API 650 veya EN 14015'e göre hesaplanır.

• Hacim: Cıvatalı 60.000 m3'e kadar, kaynaklı 150.000 m3'e kadar.
• Kimya: pH ve klorürler astarı belirler.
• Standartlar: Yapıya göre AWWA D103-09, API 650, EN 14015.
• Yapım süresi: Cıvatalı en hızlıdır; kaynaklı kaynak ve NDE gerektirir.

Avantajlar ve Sınırlamalar

Cıvatalı Cam-Ergimiş-Çelik (GFS) tanklar korozyona dayanıklıdır ve kolayca taşınabilir, ancak kabuk başına 40.000 m3 civarında sınırlıdır. Kaynaklı tanklar en büyük hacimlere ulaşır ancak ağır saha işçiliği ve daha sonra yeniden kaplama gerektirir. Kontrol edilecek sınırlama, tek kabuk tavanının gerekli hacminize karşı olmasıdır, bu da herhangi bir kaplama tartışılmadan önce aileyi belirler.

• Cıvatalı GFS: Korozyona dayanıklı, modüler, hızlı.
• Kaynaklı: En büyük hacimler, daha yavaş, daha fazla saha tesisi.
• Fabrika Tipi: Kaliteli bitiş, nakliye boyutuna göre sınırlı.
• Sınır: Yaklaşık 40.000 m3 tek kabuk üzerinde, kaynaklı veya çoklu tercih edilir.

Tasarım Parametreleri

Bu değerler, yapıdan bağımsız olarak bir çelik tank spesifikasyonunu çerçeveler. Mühendisin kabuğu, yüzey sistemini ve birleşim yerlerini onaylamasını sağlarlar ve hidrostatik test ve muayene kaydına taşınan sayılardır.

Karşılaştırma ve Seçim Rehberi

Üç yapı, kapasite, korozyon savunması ve inşaat yöntemini takas eder. Cam-Ergimiş-Çelik (GFS) cıvatalı, aşındırıcı modüler görevler için önde gelir; kaynaklı, çok büyük hacimler için önde gelir; fabrika tipi, küçük standart tanklara uyar. Tablo, her birini en uygun olduğu yere eşler.

En İyi Uygulamalar: Nasıl Seçilir

Hacim ve kimya ile başlayın, ardından her ikisini de aşırı belirtmeden karşılayan yapıyı seçin. Seçtiğiniz yapı için kaplama kanıtını talep edin ve GFS için 1500 V tatil testi talep edin. Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel), hesaplama ve muayene dosyasını yayınlar, böylece seçilen yapı varsayılan değil, doğrulanabilir olur.

• Adım 1: Hacmi ve sıvının aşındırıcı yükünü belirleyin.
• Adım 2: Her ikisine de uyacak şekilde cıvatalı GFS, kaynaklı veya fabrika tipini seçin.
• Adım 3: O yapı için kaplama ve NDE kanıtını talep edin.
• Adım 4: Muayene paketini ve bir referansı onaylayın.

'Çelik tank' bir ürün değil, bir ailedir. Yapıyı hacme ve kimyaya göre eşleştirin: aşındırıcı modüler görevler için cıvatalı Cam-Ergimiş-Çelik (GFS), en büyük kabuklar için kaynaklı, küçük standart tanklar için fabrika tipi ve varlık, 30-50 yıllık tasarım ömrü boyunca performans gösterecektir.

Sıkça Sorulan Sorular (SSS)

Ana çelik tank türleri nelerdir?

Cıvatalı (sahada vidalanan paneller), kaynaklı (sürekli saha kaynağı) ve fabrika tipi (fabrikada yapılmış ve test edilmiş). Kapasite, kaplama ve saha işçiliği açısından farklılık gösterirler.

Hangi çelik tank korozyona en iyi direnç gösterir?

820-930°C'de kaynaşmış vitrifiye emaye ile asidik veya aşındırıcı hizmette boyalı çelikten daha iyi performans gösteren inert bir yüzey sağlayan bir Cam-Ergimiş-Çelik (GFS) cıvatalı tank.

Cıvatalı bir çelik tank ne kadar kapasiteye ulaşabilir?

Tek bir GFS cıvatalı tank yaklaşık 20-60.000 m3'ü kapsar; kaynaklı inşaat, çok büyük görevler için yaklaşık 150.000 m3'e kadar uzanır.

Kaynaklı ve cıvatalı için hangi standart geçerlidir?

Cıvatalı kabuklar AWWA D103-09'u (ve GFS için ISO 28765'i) takip eder; kaynaklı kabuklar API 650 veya EN 14015'i takip eder.

Cıvatalı tanklar kaynaklılar kadar güçlü müdür?

Derecelendirilmiş hacimleri için öyledir, çünkü kabuk aynı şekilde hesaplanır ve birleşim yerleri contalıdır ve spesifikasyona göre torklanmıştır; sadece farklı şekilde inşa edilmişlerdir.

Cıvatalı bir tank daha sonra taşınabilir mi?

Evet, cıvatalı GFS tankları modülerdir ve sökülüp yeniden monte edilebilir, bu da kaynaklı ve fabrika tipi tankların ekonomik olarak yapamayacağı bir şeydir.
