Cam Kaplamalı Çamur Arıtma Tankları: Belediyeler için Biyokatı GFS

Cam kaplamalı bir çamur arıtma tankı, belediye biyokatılarını stabilize ederken biyogazı yakalar. Bu tank, asidik ve aşındırıcı arıtma suyuna dayanıklı vitrifiye emaye bir yüzey kullanır. Cam kaplama, 820-930°C'de kaynaşmış Cam-Çelik Üzerine Kaynaşmış (GFS) kaplamadır. Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel) tarafından tasarlanan bu cıvatalı arıtma tankları, tesislerin boyalı çeliğe göre on yıllarca daha uzun ömürlü, korozyona dayanıklı bir kabuk sağlar.

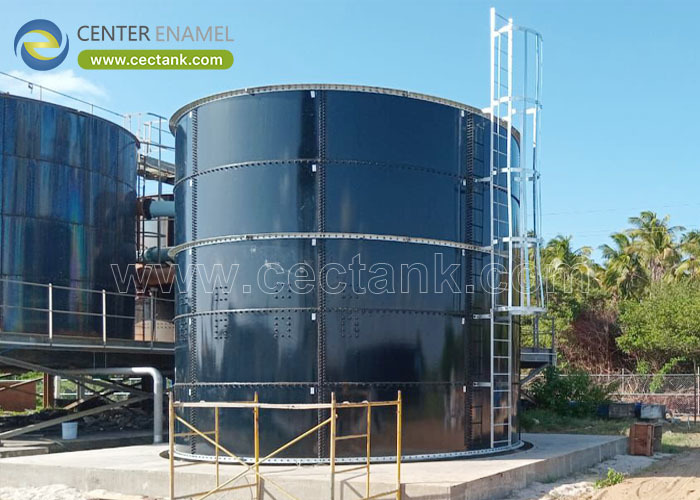

Cam Kaplamalı Çamur Arıtma Tankı Nedir

Cam kaplamalı bir çamur arıtma tankı, iç yüzeyi çelik plakaya kaynaşmış Cam-Çelik Üzerine Kaynaşmış (GFS) vitrifiye emaye olan anaerobik bir reaktördür. Bu inert kaplama, tankın kalınlaştırılmış çamuru 35-38°C'de ve 20-40 gün bekleme süresiyle, boyalı bir arıtma tankının ömrünü sona erdiren arıza modu olan kaplamanın kabarması olmadan tutmasını sağlar.

• Kaplama: Arıtma suyuna karşı inert vitrifiye emaye.
• İşlem: Biyokatıların anaerobik stabilizasyonu.
• Sıcaklık: Standart mezofilik 35-38°C'dir.
• Bekletme Süresi: Stabil sindirim için 20-40 gün.

Temel Özellikler, Bileşenler ve Tipler

Belediye arıtma tankları, kaplamalı bir kabuk, sızdırmaz bir çatı, bir karıştırma sistemi ve bir gaz yolu içerir. Cam kaplamalı tanklar, 8.8 sınıfı bağlantı elemanlarına sahip cıvatalı GFS paneller, sabit veya kubbeli bir çatı ve yan veya dalgıç karıştırıcılar kullanır. Kapasiteler, tek bir kabukta birkaç yüzden 40.000 m3'e kadar değişir.

• Kabuk: 1500 V ile tatlılık testinden geçirilmiş GFS paneller.
• Çatı: Koni, jeodezik kubbe veya çift membranlı tutucu.
• Karıştırma: 5-15 W/m3'te yan girişli veya dalgıç.
• Gaz: Çatının veya tutucunun altında 5-30 mbar'da toplanır.

Uygulamalar ve Çalışma Koşulları

Cam kaplamalı çamur arıtma tankları, belediye atık sularını arıtan su kaynakları geri kazanım tesislerine ve gıda atıklarını ekleyen ortak arıtma tesislerine hizmet eder. Sürekli çalışırlar, besleme dalgalanmalarını tolere ederler ve tesis ısı ve gücü için %55-65 metan biyogaz üretirken hem kokuyu hem de çamur hacmini azaltırlar.

• Belediye: Birincil ve ikincil çamur arıtımı.
• Ortak Arıtma: Çamurla karıştırılmış gıda atığı.
• Enerji: Biyogazdan KKK veya kazana.
• Koku: Sızdırmaz tank, kaçak emisyonları azaltır.

Teknik Hususlar

Boyutlandırma, çamur hacmi ve uçucu katı maddeleri takip eder, 20-40 gün hidrolik bekletme süresi ve 35-38°C çalışma sıcaklığı ile. %55-65 metan gazı, tutucu hacmini belirler ve 5-30 mbar basınç contayı yönlendirir. Kabuk, AWWA D103-09 ve ISO 28765'e göre hesaplanır, emaye sevkiyat öncesi doğrulanır.

• Bekletme Süresi: Stabil gaz verimi için 20-40 gün HRT.
• Sıcaklık: Varsayılan mezofilik 35-38°C.
• Gaz: %55-65 metan, iz H2S yönetilir.
• Standartlar: AWWA D103-09 ve ISO 28765 kabuk.

Avantajlar ve Sınırlamalar

Cam kaplama, boyadan çok daha iyi asit ve aşınmaya dayanır, yeniden kaplama ihtiyacı azalarak 30-50 yıl ömür sağlar. Bir sınırlama, GFS'nin, besleme pH'ının düzeltilmeden 5.5'in altında kaldığı yerlerde doğru seçim olmamasıdır; bu sınır, işlem tasarımında kontrol edilmelidir, çünkü kaplama çeliği korur ancak aralığın dışındaki bir beslemeyi düzeltemez.

• Avantaj: İnert kaplama, arıtma suyu korozyonuna dayanıklıdır.
• Avantaj: Cıvatalı yapı hızlı ve modülerdir.
• Sınırlama: Düşük pH'lı besleme önce düzeltilmelidir.
• Sınırlama: Tek kabuk tavanı 40.000 m3 civarında.

Tasarım Parametreleri

Aşağıdaki rakamlar bir çamur arıtma tankı spesifikasyonunu tanımlar. Tesisin, inşaattan önce kabuğu, kaplamayı ve derzleri onaylamasını sağlar ve bir sigortacının ve düzenleyicinin on yıllarca çalışması gereken bir arıtma tankı için beklediği kanıtlardır.

Karşılaştırma ve Seçim Rehberi

Sahada kaplamalı kaynaklı çelik ve betonla karşılaştırıldığında, cam kaplamalı GFS arıtma tankı, 500-40.000 m3 aralığında korozyon direnci ve inşaat hızı açısından öne çıkar. Tablo, arıtma tankını besleme aşındırıcılığına ve saha lojistiğine uyarlamaya yardımcı olur.

En İyi Uygulamalar: Nasıl Belirlenir

ISO 28765 hesaplaması, 1500 V tatlılık testi raporu ve tank başına bir DFT kaydı, ayrıca benzer çamur ve boyuttaki arıtma tanklarından referanslar talep edin. Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel), tank başına çizimler, NDE kayıtları ve bir muayene paketi sunarak arıtma tankının hem denetimden hem de on yıllarca çalışmadan geçmesini sağlar.

• İstek: ISO 28765 kabuk hesaplaması ve AWWA D103-09 mektubu.
• Doğrula: Tatlılık testi 1500 V, DFT 0.25-0.40 mm.
• Onayla: Karıştırıcı, çatı ve gaz tutucu tek bir kapsamda.
• Referans: Karşılaştırılabilir çamura sahip, hala çalışan bir arıtma tankı.

Cam kaplamalı bir çamur arıtma tankı, 30 yıl dayanması gereken bir yapısal hesaplama, bir Cam-Çelik Üzerine Kaynaşmış (GFS) kaplama ve bir muayene kaydıdır. Kaplama kanıtını ve kod hesaplamasını belirleyin, böylece arıtma tankı, boyalı bir tankın tadil edilmesi gerekmeden uzun süre biyokatıları stabilize edecek ve gaz üretecektir.

Sıkça Sorulan Sorular (SSS)

Cam kaplamalı çamur arıtma tankı nedir?

İç yüzeyi Cam-Çelik Üzerine Kaynaşmış (GFS) vitrifiye emaye olan, asidik, aşındırıcı belediye çamurlarına dayanan inert bir kaplama sağlayan anaerobik bir arıtma tankıdır.

Neden boya yerine cam kaplama kullanılır?

820-930°C'de kaynaşmış emaye, gözeneksiz ve inerttir, bu nedenle saha uygulanan boyadan çok daha uzun süre arıtma suyu korozyonuna ve aşınmasına dayanır, ömrü 30-50 yıla uzatır.

Çamur arıtma tankı hangi sıcaklıkta çalışır?

Genellikle mezofilik 35-38°C, 20-40 gün hidrolik bekletme süresi ve 5-30 mbar'da toplanan %55-65 metan biyogaz ile.

GFS kabuğunu hangi standart yönetir?

Cıvatalı kabuk için AWWA D103-09 ve emaye sistemi için ISO 28765, malzemeler ISO 9001 ve ISO 45001 kapsamında kontrol edilir.

Bir arıtma tankı ne kadar kapasiteye ulaşabilir?

Tek bir cam kaplamalı GFS arıtma tankı yaklaşık 500-40.000 m3'tür; daha büyük görevler birden fazla tank kullanır.

Arıtma tankı özelleştirilebilir mi?

Evet. Çatı, karıştırıcılar, nozullar ve gaz tutucu, çamur hacmine ve iklime göre ayarlanır, her tank için çizimler ve bir muayene paketi verilir.
