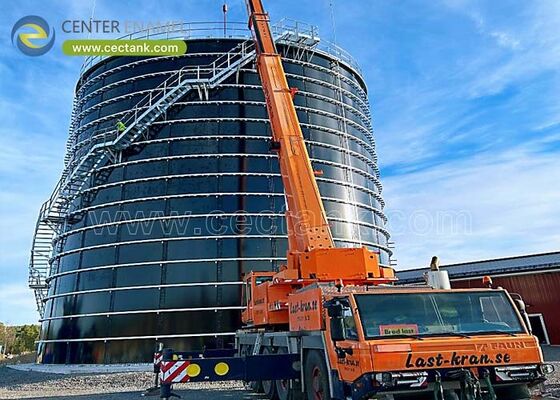

Cam Kaplamalı Çelik Tanklar: Cam-Ergitilmiş-Çelik Depolama İçin Kapsamlı Teknik Kılavuz

Mühendislik spesifikasyonları sıklıkla aynı teknoloji için iki isim kullanır. Cam kaplamalı çelik (GLS) ve cam-ergitilmiş-çelik (GFS) aynı ürünü tanımlar: fırın sıcaklığında alt tabakaya kaynaşmış cam emaye kaplamalı bir çelik panel. Terminoloji ayrımı tedarikte gerçek sorunlara yol açar, çünkü teklifleri karşılaştıran bir alıcı, bir GLS spesifikasyonunun ve bir GFS teklifinin aynı teknoloji olduğunu fark etmeyebilir, oysa bir tedarikçi bir GLS spesifikasyonuna epoksi veya boyalı bir sistem teklif ederek temelde farklı bir şey sunmaktadır. Su, atık su, biyogaz ve endüstriyel projeler boyunca bu kafa karışıklığı aynı şekilde çözülür — füzyon işleminin aslında ne ürettiğini ve neden uygulanan herhangi bir kaplamadan farklı davrandığını anlayarak.

Cam kaplamalı çelik tanklar, emayenin hazırlanmış bir çelik panele uygulanması ve 820-930 °C'de fırınlanmasıyla üretilir, bu sıcaklıkta cam erir ve çelikle metalurjik olarak bağlanır. Sonuç bir kompozittir: çeliğin gücü, camın kimyasal inertliği ve artık bir arayüz olarak var olmayan bir arayüzün ayrılmaması. Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel), Çin'in ilk GFS üreticisi olduktan bu yana cam-ergitilmiş-çelik tanklar üretmektedir, emaye araştırması, yaklaşık 200 emaye patenti ve 100'den fazla ülkeye teslim edilen sistemler ile.

1. Cam Gerçekten Çeliğe Nasıl Ergitilir?

Panel yüzey olarak hazırlanır, emaye çamuru ile kaplanır, kurutulur ve 820-930 °C'de fırınlanır. Bu sıcaklıkta cam erir ve çelik yüzeyle kimyasal olarak bağlanarak bir kompozit tabaka oluşturur. Göreve bağlı olarak bir, iki veya üç kez kaplama uygulanabilir, bu da 2C1F, 2C2F ve 3C3F gösterimlerinin tanımladığı şeydir.

• Yüzey Hazırlığı: Emayenin yüzeyi eşit şekilde ıslatabilmesi için çelik temizlenir ve profillenir — bu aşamadaki kirlilik, kaplama kusurlarının birincil nedenidir.
• Emaye Uygulaması: Cam çamuru, kontrollü bir kalınlıkta püskürtme veya akış kaplama ile uygulanır, ardından fırına girmeden önce kurutulur.
• Fırın Füzyonu: 820-930 °C'de fırınlama, camı eritir ve çeliğe bağlayarak, alt tabakanın üzerinde duran bir film yerine bir kompozit oluşturur.
• Çok Katmanlı Sistemler: 2C2F iki kaplama ve iki fırınlama, 3C3F ise üç kaplama ve üç fırınlama uygular, toplam kalınlığı ve kusur toleransını agresif görevler için artırır.
• Boyutsal Kontrol: Paneller, cıvatalı dikişlerin sahada kesme veya zorlama olmadan hizalanması için kontrollü toleranslarla fabrikada şekillendirilir.

2. Teslimattan Önce Hangi Performans Doğrulanabilir?

Fabrikada üretilen bir sistemin avantajı, tank sahaya ulaşmadan önce performansının test edilebilir olmasıdır. Her panel, kaplama sürekliliği için elektriksel olarak test edilir, yapışma ve sertlik tanımlanmış değerlere karşı ölçülür ve yönetici standart ISO 28765, su ve atık su hizmetinde kullanılan cam kaplamalı cıvatalı çelik tanklar için gereksinimleri belirler.

• Boşluk Kıvılcım Testi: Her panel, kaplamadaki herhangi bir süreksizliği tespit etmek için yüksek voltajda, yaygın olarak 1500 V'da test edilir — fabrikada bulunan bir iğne deliği bir onarımdır, hizmette bulunan bir iğne deliği ise bir korozyon alanıdır.
• Yapışma Değeri: Kaplama yapışması, niteliksel olarak iddia etmek yerine füzyon bağının gücünü ölçerek 3450 N/cm²'de ölçülür.
• Yüzey Sertliği: Fırınlanmış yüzey Mohs ölçeğinde 6.0'a ulaşır, bu da tankın kum, çakıl ve mekanik temizliğe dayanmasını sağlar.
• ISO 28765 Uyumluluğu: Su ve atık su için cam kaplamalı cıvatalı çelik tanklar için uluslararası standart, malzeme, kaplama ve kalite gereksinimlerini kapsar.
• Yapısal Doğrulama: Kabuk geometrisi sonlu elemanlar analizi ile doğrulanır ve AWWA D103-09'a göre tasarlanır, tümünde 8.8 sınıfı cıvatalama kullanılır.

3. Cam Kaplamalı Çelik Alternatiflerden Nerede Üstündür?

Depolanan sıvı kimyasal olarak agresif olduğunda, hizmet ömrünün minimum müdahale ile uzun olması gerektiğinde veya yüzeyin içeriklerle etkileşime girmemesi gerektiğinde cam kaplamalı çelik tercih edilen seçenektir. Sadece görev hafif olduğunda ve ilk maliyet baskın olduğunda veya sıvı kaplamanın pH zarfının dışında olduğunda daha az ikna edicidir.

• İçme Suyu: Inert ve NSF/ANSI 61 ve WRAS sertifikalı, depolanan içme suyuna tat, koku veya sızıntı katkısı olmayan.
• Atık Su ve Çamur: Hidrojen sülfür, organik asitler ve çakıl aşınmasına dayanır — beton ve boyalı çeliği kanalizasyon görevinde bozan kombinasyon.
• Biyogaz ve Fermantasyon: Gaz sızdırmaz dikişlerle mezofilik 35-38 °C ve termofilik 50-55 °C görevine toleranslıdır, fermantörlere, gaz depolarına ve fermantasyon ürünü depolamaya hizmet eder.
• Gıda, İçecek ve Tahıl: FDA ve LFGB kapsamında gıda teması tanınması, kuru dökme depolamada yoğuşma korozyonuna direnen pürüzsüz bir yüzeye sahip.
• Endüstriyel ve Kimyasal: Geniş bir pH bandını yönetir, en agresif endüstriyel sıvılar için üç katmanlı 3C3F sistemleri mevcuttur.

Center Enamel, tek bir kontrollü süreç altında cam kaplamalı çelik tanklar üretir: 820-930 °C'de fırınlanan paneller, standart olarak 2C2F kaplama ve agresif hizmet için 3C3F, her panel %100 yüksek voltajlı boşluk kıvılcım testi ile 1500 V'da doğrulanır, yapışma 3450 N/cm², sertlik 6.0 Mohs olarak ölçülür. Kabuklar 8.8 sınıfı bağlantı elemanlarıyla cıvatalanır ve AWWA D103-09'a göre sonlu elemanlar analizi ile doğrulanır, ISO 9001, ISO 28765, CE/EN 1090, NSF/ANSI 61, WRAS, FDA ve LFGB kapsamı ile üretilir ve standart 30 günlük bir programla üç yıl garanti ile 100'den fazla ülkeye teslim edilir.

Arızalanacak bir arayüz kalmamıştır. Cam 820 °C üzerinde çeliğe kaynaştıktan sonra, çeliği korumayı bırakırsınız — yüzeyin ne olduğunu değiştirmiş olursunuz.

Sıkça Sorulan Sorular (SSS)

Cam kaplamalı çelik tank nedir?

820-930 °C'de çeliğe kaynaşmış cam emaye taşıyan, cıvatalı bir çelik tanktır. Cam kaplamalı çelik (GLS) ve cam-ergitilmiş-çelik (GFS), aynı teknolojinin iki adıdır, çeliğin yapısal gücü ve camın kimyasal inertliği ile bir kompozit üretir.

2C2F ve 3C3F ne anlama gelir?

Gösterim, katmanları ve fırınlamaları tanımlar: 2C2F iki katman ve iki fırınlama, 3C3F ise üç katman ve üç fırınlamadır. Her ek katman ve fırınlama, toplam kaplama kalınlığını ve kusur toleransını artırır, bu nedenle 3C3F en agresif kimyasal görevler için belirtilir.

Cam kaplamalı çelik tanklar ne kadar süre dayanır?

Düzgün şekilde belirtilmiş ve kurulmuş bir cam kaplamalı çelik tank, uygulanan sistemlerin ihtiyaç duyduğu periyodik yeniden kaplama programına ihtiyaç duymadığı için, minimum bakım ile 30-50 yıllık bir tasarım ömrüne sahiptir. Hizmet ömrü, görevin kaplamanın pH ve sıcaklık zarfı içinde olmasına bağlıdır.

Cam kaplamalı çelik tanklar özelleştirilebilir mi?

Evet. Center Enamel, kapasiteyi 20 m³'ten itibaren, çap ve yükseklik-çap oranını, kaplama sistemini (2C2F veya 3C3F), çatı tipini, yalıtımı ve ısıtmayı, ayrıca tüm menholleri, flanşları, merdivenleri, platformları ve enstrümantasyonu göreve ve saha düzenine göre yapılandırır.

Anahtar Çıkarımlar

• Cam kaplamalı çelik (GLS) ve cam-ergitilmiş-çelik (GFS) aynı teknolojidir — terminoloji ayrımının bir tedarik karşılaştırmasını engellemesine izin vermeyin.
• 820-930 °C'de füzyon, kaplama arayüzü olmayan bir kompozit oluşturur, bu nedenle yüzey uygulanan bir film gibi ayrılamaz.
• Performans teslimattan önce doğrulanabilir: %100 kıvılcım testi 1500 V'da, yapışma 3450 N/cm², sertlik 6.0 Mohs, ISO 28765'e göre.
• Teknoloji, içme suyu, atık su, biyogaz, gıda ve tahıl ve endüstriyel kimyasal görevler için 30-50 yıllık bir tasarım ömrü boyunca uygundur.
