Panel Depolama Tankı: Modüler Cıvatalı Panel Tanklar İçin Kapsamlı Rehber

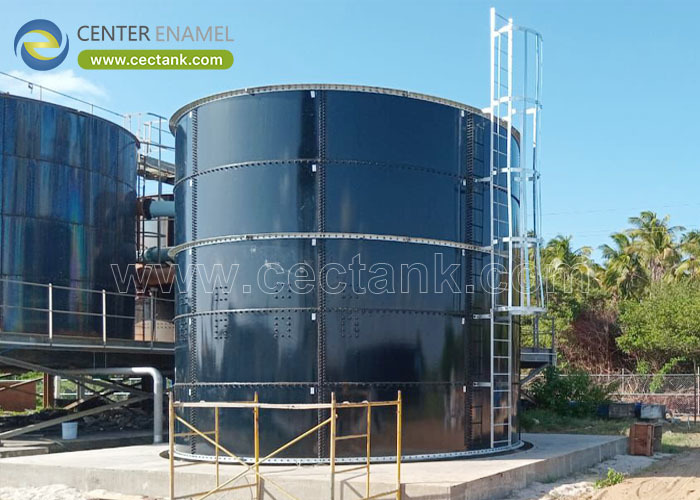

Panel depolama tankı, sahada contalı derzler ve yüksek mukavemetli bağlantı elemanları ile birbirine cıvatalanan, fabrika üretimi çelik panellerden monte edilen modüler bir kaptır. Belediyeler, fabrikalar, çiftlikler ve maden işletmeleri, kaynak ekipmanı, saha boyama ekipleri veya uzun kürlenme programları gerektirmeden büyük sıvı kapasitesine ihtiyaç duyduklarında panel tankları tercih eder. Geleneksel alternatifler karşılaştırmada zorlanır: yerinde dökme betonun kürlenmesi haftalar sürer ve yine de çatlar ve sızdırır, saha kaynaklı karbon çelik tanklar ise kalitesi tamamen saha koşullarına bağlı olan kumlama ve kaplama işleri gerektirir.

Çin'in ilk Cam-Füzyonlu-Çelik tank üreticisi olan Center Enamel, 2008'den beri cıvatalı panel depolama tankları üretmekte ve yaklaşık 200 emaye patentine sahiptir. GFS, füzyon bağlı epoksi (FBE), paslanmaz çelik ve galvanizli çelikten oluşan panel tankları; ISO 9001, NSF/ANSI 61, EN 1090, ISO 28765, WRAS ve FM sertifikalarına sahiptir ve 2023 itibarıyla 100'den fazla ülkeye ihraç edilmiştir.

1. Panel Depolama Tankı Nedir ve Nasıl Üretilir?

Panel depolama tankı, kabuğu, çatısı ve zemini 8.8 sınıfı cıvatalar ve mühendislik contaları ile birleştirilmiş standartlaştırılmış çelik panellerden oluşan, hazırlanmış bir temel üzerine halka halka monte edilen cıvatalı bir kaptır.

· Fabrika üretimi: paneller, çamurlu bir şantiyede değil, ISO 9001 fabrika kontrolü altında kesilir, delinir, şekillendirilir, kaplanır ve kürlenir; bu nedenle kaplama kalınlığı ve kalitesi her panelde tekrarlanabilir.

· Dört malzeme sistemi: içme suyu ve aşındırıcı hizmetler için 820-930°C'de fırınlanan Cam-Füzyonlu-Çelik; atık su ve kimyasal depolama için FBE; farmasötik ve yüksek saflıkta görevler için 304/316/316L paslanmaz çelik; ekonomik kuru ve su hizmetleri için yaklaşık 450°C'de sıcak daldırma galvanizli çelik.

· Cıvatalı montaj: ekipler, tork kontrollü 8.8 sınıfı cıvatalar ve contalarla panelleri monte eder; tipik olarak 1.000 m³'lük bir tank, küçük ekiplerle ve sıcak çalışma izni olmadan günler içinde monte edilir.

· Standartlaştırılmış aksesuarlar: menholler, flanşlar, çatı kapakları, merdivenler, platformlar, havalandırmalar ve karıştırıcı montajları önceden belirlenmiş panel konumlarına cıvatalanır.

2. Panel Tankları Neden Beton ve Kaynaklı Alternatiflerden Daha Üstündür?

Panel tankları, kritik işlerin - kaplama ve imalat - sahada değil fabrikada yapılması nedeniyle hız, kalite kontrolü ve yaşam döngüsü maliyeti açısından öne çıkar.

· İnşaat hızı: cıvatalı paneller, beton dökümünden 3-5 kat daha hızlı monte edilir ve 28 günlük kürlenme gerektirmez; montaj, inşaat işleriyle paralel ilerler.

· Kaplama bütünlüğü: GFS ve FBE kaplamalar fırında kürlenir ve fabrikada %100 yüksek voltajlı kıvılcım testinden geçirilir, bu da kaynaklı tanklardaki saha uygulamalı boyalarda görülen pin deliklerini ortadan kaldırır.

· Genişletilebilirlik ve taşınabilirlik: panel yapısı, sahiplerin halkalar ekleyerek kapasiteyi artırmasına veya tüm tankı taşımasına olanak tanır - yerinde dökme beton veya kaynaklı monolitler için imkansızdır.

· Yaşam döngüsü ekonomisi: 30-50 yıllık GFS tasarım ömrü ve yeniden kaplama döngüsü olmamasıyla, toplam sahip olma maliyeti beton (sürekli onarım) ve kaplamalı kaynaklı çeliği (her 5-10 yılda bir yeniden kaplama) geride bırakır.

3. Doğru Panel Malzemesi ve Boyutu Nasıl Seçilir?

Malzeme seçimi depolanan sıvıya göre, boyutlandırma ise proses talebine göre yapılır. Her iki karar da sertifikalı mühendislik tarafından desteklenmelidir.

· İçme suyu: standart uygulamaya göre çatı erişimi ve havalandırması olan, AWWA D103-09'a göre tasarlanmış, NSF/ANSI 61 ve WRAS sertifikalı GFS panelleri belirtin.

· Atık su ve çamur: FBE veya GFS panelleri hidrojen sülfür ve değişken pH'ı işler; ISO 28765, bu görevler için emaye kalitesini yönetir.

· Yüksek saflıkta ve kimyasal sıvılar: 304/316/316L paslanmaz çelik paneller, gıda, içecek ve ilaç işlemleri için inert, parlatılabilir bir yüzey sağlar (LFGB uyumlu seçenekler mevcuttur).

· Kapasite aralığı: modüler panel geometrisi 20 m³ ila 20.000 m³'ün üzerinde kapsama alanı sunar; FEA doğrulanmış tasarımlar, proje konumu için rüzgar, sismik ve kar yüklerini karşılar.

Mühendislik Güvencesi

Her Center Enamel panel depolama tankı, FEA tabanlı yapısal hesaplamalar, kaplama sertifikaları, tork kontrollü cıvata prosedürleri ve ISO 9001 ve ISO 45001 yönetim sistemleri kapsamında montaj denetimi seçenekleri ile birlikte sevk edilir; AWWA D103-09, ISO 28765, NSF/ANSI 61, EN 1090 ve NFPA gereksinimlerine uygundur.

Sıkça Sorulan Sorular (SSS)

Panel depolama tankı nedir?

Panel depolama tankı, sahada contalı derzler ile birbirine cıvatalanan fabrika kaplamalı çelik panellerden yapılmış modüler bir tanktır. Kaynak veya saha boyama gerektirmez, günler içinde monte edilir ve halka halka genişletilebilir veya taşınabilir, kapasitesi 20 m³ ila 20.000 m³'ün üzerindedir.

Panel tankı kurulumu ne kadar sürer?

Çoğu panel tankı, kapasiteye bağlı olarak bir ila üç hafta içinde monte edilir - 1.000 m³'lük bir GFS tankı tipik olarak küçük bir ekiple günler içinde monte edilir. Paneller birbirine cıvatalandığı için beton kürlenmesi, kaynak veya saha kaplaması gerekmez.

Hangi panel malzemesini seçmeliyim?

İçme suyu ve aşındırıcı görevler için GFS (NSF/ANSI 61 sertifikalı), atık su ve kimyasal hizmetler için FBE, yüksek saflıkta uygulamalar için 304/316/316L paslanmaz çelik ve ekonomik su ve kuru depolama için galvanizli çelik seçin. Center Enamel mühendisleri, seçimi sıvı kimyanıza göre onaylar.

Panel depolama tankları özelleştirilebilir mi?

Evet. Center Enamel, çapı, yüksekliği, çatı tipini (konik, jeodezik kubbe, membran) ve aksesuarları - menholler, flanşlar, merdivenler, platformlar, karıştırıcılar - her proje için özelleştirir ve yerel rüzgar ve sismik yükler için FEA doğrulaması yapar.

·
